电缆桥架的选用步骤与荷载特性

电缆(Cable)桥架的选用步骤(procedure)是什么?桥架的载荷又是什么呢 今天我们来具体了解一下

1、电缆(Cable)桥架的荷载

电缆桥架的荷载分为静荷载、动荷载和附加荷载。

静荷载是指敷设(to lay)在电缆(Cable)桥架内的电缆种类、根数、每根的外径(外缘直径)重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆(Cable)桥架安装(ān zhuāng)和维护(Maintain)过程中施工维修(wéi xiu)人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件(tiáo jiàn)和带电体的性质有关,设计(Design)中应按照各种条件加以计算(calculate )。

2、选用桥架的步骤(procedure)

  (1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆(Cable)在各层桥架上的分布。防火桥架适用于10KV以下电力电缆,以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。

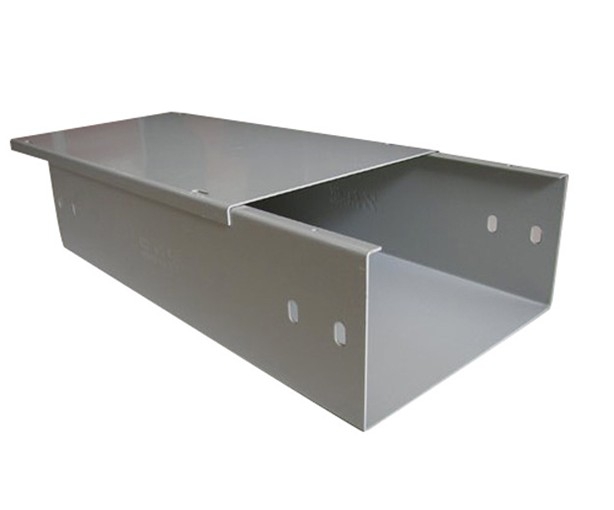

桥架设计(Design)

  (2)计算(calculate )每层电缆(Cable)的均布荷载(kN/ m2),初步确定桥架的型号、规格(specifications)。

  (3)按最大的电缆(Cable)总均布荷载值来验算桥架强度(strength)。验算式如下:

Q使用(use)=q1+q2

式中:q1 --电缆的均布荷载(各层的均布荷载中取最大值)(kN/

m2),均布荷载是托盘、梯架或电缆(Cable)槽的荷载;

q2--考虑(consider)电缆(Cable)敷设或检修时,人的重量等效的均布荷载(kN/

m2),q2值的计较,人的重量一般按p=90kg计。电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点。

表示集中荷载和均布荷载的弯距如图2

按最大弯距相等的条件(tiáo jiàn)折算:

令pι/4=q2ι2/8则q2=2p/ι

∵P=90kg

∴q2=180/ι

式中:P--1人的荷载(kg)

ι--1个支撑点间距(若支点间距不等时取最大值)(m)

q2--1 人的等效均布荷载(kg/m)

按照上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核(审查核对)查间距和桥架型号,直至满足负荷要求为止。

  (4)挠度

挠度值如何取定,尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算(calculate )时只要充分利用钢材的最大允许应力,并保证有足够的安全(safe)系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料,防火桥架遇火后不会燃烧,从而阻隔火势蔓延,具有极其良好的防火阻火效果。

桥架,电缆(Cable)桥架
