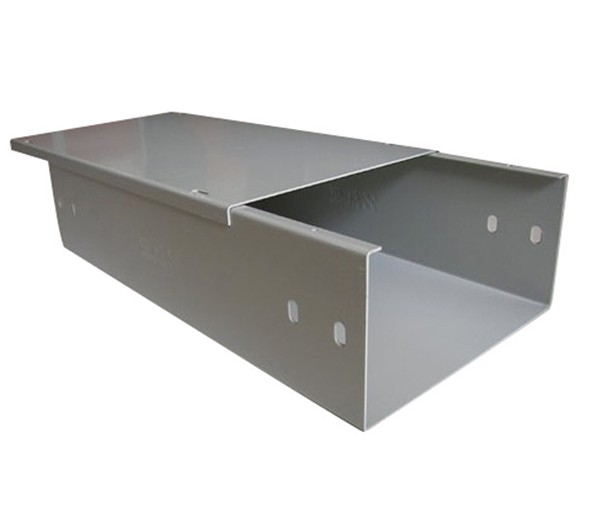

电缆桥架如何在室内安装

根据设计(Design)图或施工方案,从电缆桥架始端至终端(Terminal)(先干线后支线)找好水平或垂直线(建筑(Architecture)物如有坡度,电缆桥架应随其坡度),确定并标出支撑物的具体位置(position )。

固定件安装(ān zhuāng)

1.采用直径(diameter)不小于8mm的圆钢自制或选用成品,在土建结构施工中按划定的位置(position )预埋,注意固定牢固,用胶布包缠螺纹部分。

2.金屑膨胀螺栓安装(ān zhuāng)。

3.预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢固。

桥架支撑件安装

1.桥架支撑件在室内安装(ān zhuāng)常用几种型式,参照国标图集86SD169《电缆(Cable)桥架安装》。

2.自制支架与吊架所用扁铁规格(specifications)不应小于30mm×3mm,扁钢规格不小于25×25×3mm,圆钢不小于φ8。自制吊支架必须按设计要求进行防腐(anticorrosion)处理。

3.支架与吊架安装(ān zhuāng)时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。

轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径(diameter)不应小于8mm,支撑应固定在主龙骨上,不允许固定在辅助龙骨上。

4.钢结构(Structure)(工程结构):可将支架或吊架直接焊在钢结构上,也可用万能吊具进行安装。

梯架、托盘、线槽安装

1.梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。

2.桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端应加装封堵。防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料,防火桥架遇火后不会燃烧,从而阻隔火势蔓延,具有极其良好的防火阻火效果。

3.桥架经过建筑(Architecture)物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端不需固定。电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点。

4.电缆桥架在穿过防火(fáng huǒ)墙及防火楼板时,应采取防火隔离措施(指针对问题的解决办法).

室内(indoor)电缆桥架上敷设(to lay)电缆

1.室内电缆(Cable)桥架敷设(to lay)的电缆不应有黄麻或其他易燃材料(Material)外护层,否则在室内部分的电缆应剥除麻护层,并对铠装加以防腐处理。

2.在有腐蚀或特别潮湿的场所宜选用塑料(结构:合成树脂、增塑剂、稳定剂、色料)护套电缆。

3.电缆(Cable)敷设前应清扫桥架,检查桥架有无毛刺等可能划伤电缆的缺陷,并予以处理。

4.电缆(Cable)在桥架上可以无问距敷设,应分层敷设且排列整齐,不应交叉。

5.桥架内电缆应在首端、尾端、转弯及每隔50m处设有编号、型号及起止点等标记。防火桥架主要由玻璃纤维增强材料和无机黏合剂复合的防火板与金属骨架复合以及其他的防火基材组成。外层加防火涂料,防火桥架遇火后不会燃烧,从而阻隔火势蔓延,具有极其良好的防火阻火效果。6.标记应清晰齐全,挂装整齐。
