电缆桥架如何安装布线
2020.11.26 15:46 返回

电缆(Cable)桥架在电气电缆中应用(application)较广,电缆桥架的安装(ān zhuāng)主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。沿电缆沟及管道(Conduit)支架安装等。安装所用支(吊)架可选用成品或自制。支(吊)架的固定方式主要有预埋铁件上焊接,膨胀(inflate)螺栓(组成:头部和螺杆组成)固定等。一般安装如下:

(1)金属线槽布线搬适用于正常环境(environment)的室内(indoor)干燥(drying)和不易受机械(machinery)损伤的场所明敷,但对金属线槽有严重腐蚀(释义:指腐烂、消失、侵蚀等)的场所不应采用。桥架由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃。

(2)同一回路的所有相线和中性线,应敷设(to lay)在同一金属线槽内。同一路径无防干扰要求的线路,可敷设于同一金属线槽内,线槽内电线或电缆(Cable)的总截面(包括外护层)不应超过线槽内截面的20%,载流导线不宜超过30根。控制(control)、信号或与其相类似的线路,电线或电缆(Cable)的总截向下应超过线槽内截面的50%,电线或电缆(Cable)根数下限。

(3)金属线槽垂直或倾斜安装(ān zhuāng)时,应采取措施(指针对问题的解决办法)防止(fáng zhǐ)电线或电缆(Cable)在线槽内移动。

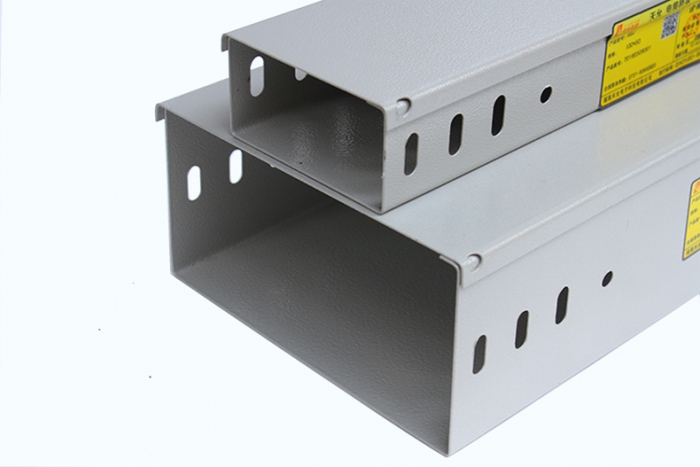

(4)由金属线槽引出的线路,可采用金属管,硬质塑料(结构:合成树脂、增塑剂、稳定剂、色料)管、半硬塑料管、金属软管(Flexible Conduit)或电缆(Cable)等布线方式。槽式桥架也叫槽式电缆桥架,是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。电线或电缆在引出部分不得遭受损伤。

(5)线糟应平整、无扭曲变形,内壁应光滑、无毛刺。

(6)金属线槽应可靠接地或接零,但不应作为设备(shèbèi)的接地导体。槽式桥架在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。
