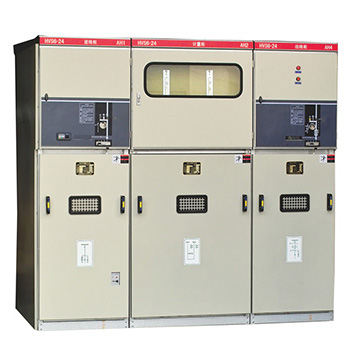

HYXGN15-12高压环网柜

一、概述
XGN15-12型交流高压六氟化硫环网开关设备(以下简称环网柜)是大亚电器集团引进国外先进技术并按照过国内家电及城网该找之要求、研制成功的新一代高压电器产品。经严格的型式试验和长期试运行考核,各项技术性能指标全部达到IEC298和GB3906标准。单元柜的主开关、操作机构及元器件采用大亚电器集团自主生产的FLN36-12D型SF6开关设备,也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器,其操作方式分为手动、电动两种。柜体采用敷铝锌板经数控机床加工后铆接而成,防护等级达IP3X,并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。广泛使用于工矿企业、高层建筑、住宅小区 、学校等作为10KV电力配电系统环网供电和终端配电之用。 环网柜内装有六氟化硫负荷开关或六氟化硫 负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流,组 合电器配以熔断器后可一次性开断31.5KA短路电流,在电力系统中控制和保护作用。
型号含义
X G N 15-12 FR
││││ │ │ 
││││ │ │
││││ │ └──────SF6负荷开关一熔断器组合电器
││││ └───────额定电压(KV)
│││└─────────设计序号
││└──────────户内
│└───────────固定式
└────────────箱式
二、优点:
运行不受环境因素影响:
所有带电部件均在密封外壳内,可防潮气、污染、腐蚀性气体与蒸汽、尘土以及小动物。

操作人员的高度安全性及高可靠性:
开关柜组合上的母线排位于SF6气室内,各单元之间的连接采用绝缘的插入式实心母线。
树脂铸封与绝缘的单相熔断器均装在开关柜外壳之外,因而能可靠防止相间故障。

容易安装和扩展,无须进行现场的SF6充气工作:
各种柜做成单柜全封闭式结构,可根据要求在厂内组合或现场组合安装。
本公司开关柜柜体采用敷铝锌板经数控机床加工后铆接而成,具有良好的气密性和可靠性。
结构紧凑,所需空间小。
终生免维护。

本公司生产的XGN15-12型单元式环网开关柜,柜体采用敷铝锌板经数控机床加工后铆接而成,比传统企业产品外型更加美观,柜体更加坚固,性能更加稳定又因SF6环网柜具有体积小(宽375mm×高1400×深980mm),结构简单,免维护,价格合理 等诸多优点,深受市场的亲睐。本公司用户遍及除西藏、台湾以外的国内三十多个省市:在北京、上海、 天津、重庆、广州、成都、沈阳、武汉、西安、湖南、浙江、江苏、山东、山西等地广泛使用,并一致得 到用户的好评。

三、开关柜结构
注: XGN15-12型单元式六氟化硫环网柜由以下4个部分组成:
①母线室 ②主开关 ③电缆室 ④操作机构、联锁机构和低压控制
①母线室
母线室布置在柜的上部。在母线室中主母线连接在一起,贯穿整排开关柜。
②负荷开关
开关室内装有一个六氟化硫负荷开关(FLN36或者FLN56),负荷开关的外壳为环氧树脂浇注而成,充六氟化硫(SF6)气体为绝
缘介质,在壳体上设有观察孔。开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。
③电缆室
负荷开关柜有宽裕的电缆室,主要用于电缆连接,使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行
连接,同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计,柜门有观察窗
和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下, 方便电缆安装。
④操作机构、联锁机构和低压控制室
带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操作机构和机械联
锁装置,也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置,同
时低压室空间还可供装设控制回路、计量仪表和保护继电器,750mm宽柜设有两个相同的低压室,可装更多附件。
整个XGN15开关柜可分成上下两个部分,柜的上部包括母线室,负荷开关、操作机构和低压室,与下部电
缆室分隔开来。因此,可以安全、方便地对装于上部单元内的设备进行检修及改造,并可更换整个上部单元。
