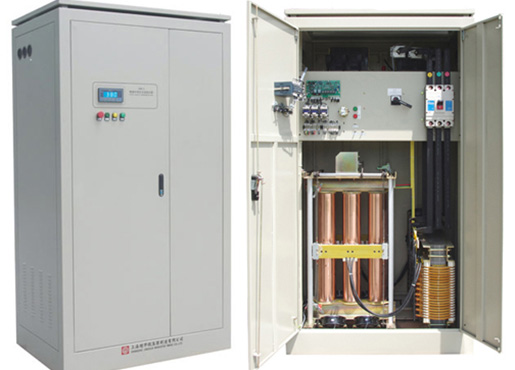

SBW型三相大功率稳压器产品图片

SBW型三相大功率稳压器详细介绍

SBW型三相全自动大功率补偿式电力稳压器

效率高,无波形畸变,电压调节平稳,适应负载广泛,能承受瞬时超载,可长期连续工作,手控自控随意切换,设有过压,欠压,相序,缺相等自动报警装置,其它功能有自动上电、延时输出、输出回中等安装方便,运行可靠性强等特点。适用医疗设备、纺织设备、印刷设备、数控机床、加工中心,生产流水线、金属加工、注塑机,广播电视、邮电、电梯,空调、保龄设备、宾馆照明一切需要稳压的场所

最新功能·自动上电。·延时输出。·输出回中。·欠压、过压、相序、断相及机械故障保护。·声光报警。·稳压与市电任意切换。

标准配置1. 空气开关2. 交流接触器3. 相序保护器4. 补偿变压器5. 调节变压器6. 互感器7. LCD数字综合显示仪8. 传动链条9. 真有效值采样净化电脑控制总成10.永磁低速电机11.副变电缆12.进口耐磨电刷13.机柜14.铝合金传动免维护导轨15.T2无氧铜铜排16.隔离开关

型号规格

额定电流

体积(长╳宽╳高)mm

SBW-10KVA

16A

450╳700╳950

SBW-20KVA

31A

SBW-30KVA

46A

SBW-50KVA

76A

SBW-80KVA

121A

600╳850╳1100

SBW-100KVA

152A

SBW-150KVA

228A

730╳850╳1600

SBW-180KVA

274A

SBW-225KVA

342A

SBW-320KVA

478A

1200╳850╳2000

SBW-400KVA

608A

SBW-500KVA

761A

1050╳800╳2200(双柜)

SBW-600KVA

913A

SBW-800KVA

1217A

1200╳850╳2200(主柜)

1050╳850╳2200(副柜)

SBW-1000KVA

1521A

SBW-1200KVA

1825A

SBW-1400KVA

2128A

1500╳1000╳2200(一主柜)

1050╳1000╳2200(二副柜)

SBW-1600KVA

2431A

SBW-1800KVA

2735A

SBW-2000KVA

3039A

SBW-2400KVA

3647A

技术指标及特性·输入电压范围:380V±20%(304V-456V)·输出稳压精度:380V±1~5%可调(能承受瞬间电流5倍)·频率:50Hz-60Hz·耐压:2000V 1分钟无击穿·效率:>98%·波形畸变:无·响应速度:≤1.2s·绝缘等级:F级155℃·绝缘电阻:≥2MΩ·特点:带有净化真有效值采样电子板(针对变频器,电容补偿器工作时所产生磁场,电磁波和谐波干扰及抑制输出电压波动作用)。

工作原理SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路,保护电路等组成。其成气原理框图如图一所示。调压变压器TUV的一次绕组接成Y形,连接在稳压器的输出端,二次绕组连补偿变压器TB的一次绕组,而补偿变压器的二次绕组串联在主电路中。现以A相为列,说明其稳压工作原理,如图二所示。若不计补偿变压器阻抗压降,则从图二可见:

UA0=UAI+UAC式中:UAI---稳压器A相输入电压;UA0---稳压器A相输出电压;UAC---稳压器A相补偿电压;其原理是:当A相输入电压UAI增加ΔUAI时,补偿电压UAC也相应改变ΔUAC,且UAC=- UAI,使A相输出电压UA0保持不变,同理B相、C相也如此。其稳压过程是:根据输出电压的变化,由电压检测单元采样,检测并输出信号控制伺服电机SM转动,经减速机构并由链条带动调压变压器TUV上的电刷组滑动(或滚动)来调节调压变压器的二次电压,以改变补偿电压的极性和大小,实现输出电压自动稳定在稳压整定精度允许的范围内,从而达到自动稳压的目的。
