BK单相隔离变压器

  • 询价
  • A+
所属分类:单相变压器
摘要

BK单相隔离变压器是一种理想的变压电源。适用于50~60Hz,额定电源电压不超过1000V的交流电路中,作为机床和机械设备的控制电源,工作照明及信号灯电源;也可作为小型动力电源作用。

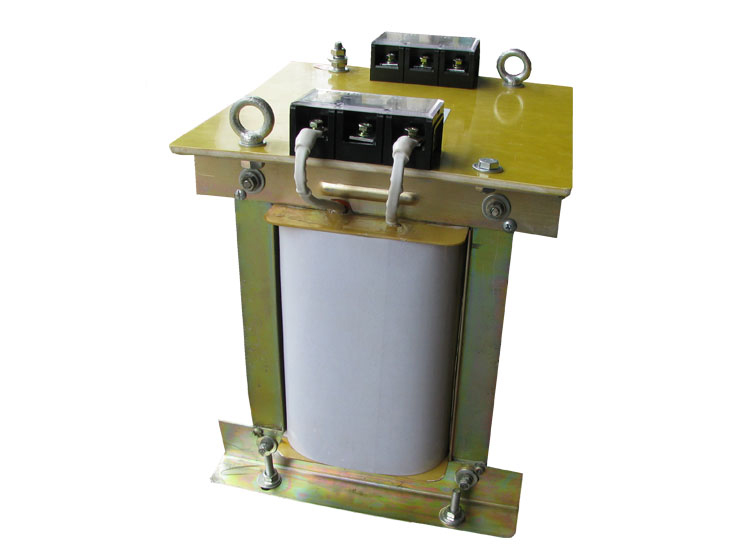

BK单相隔离变压器产品图片

BK单相隔离变压器

产品简介Productintroduction

BK/JBK系列单相隔离变压器是利用电磁感应原理,并参照最新数控伺服系统参数开发而来。本产品经过多年来吸收国内外同类产品的优点,不断改进和完善。采用先进工艺和严谨设计进行制造,并优选国外先进的接线端子,具有性能优良、工作可靠、耗能低、体积小、接线安全、适用性广等特点,是一种理想的变压电源。适用于50~60Hz,额定电源电压不超过1000V的交流电路中,作为机床和机械设备的控制电源,工作照明及信号灯电源;也可作为小型动力电源作用。

◆单相隔离变压器的作用The function of single phase isolation transformer

单相隔离变压器的主要作用是:使一次侧与二次侧的电气完全绝缘,也使该回路隔离。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮,只能用在供电范围较小、线路较短的场合。此时,系统的二次侧不存在对地的电压!起到隔离危险电压的作用。

◆BK/JBK系列产品Serialproducts

BKJBK3JBK5

◆产品型号及其含交Modelandmeaning

BK单相隔离变压器

◆工作原理图Principleofworkchart

BK单相隔离变压器

◆安装条件Installmentenvironment

1、海拔高度不超过2500m;2、环境空气温度:最高不超过40℃,最低不低于-25℃;3、空气相对湿度:最湿月的平均最大相对湿度为90%;4、无剧烈震动和冲动的地方;5、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电粉尘的地方。6、不受雨雪侵袭的场所。7、电源电压波形近似于正弦波。

◆结构特点Structuralfeature

本变压器符合JB/T9646及相关标准。BK型铁芯为壳式铁芯由硅钢片冲、剪切、迭积而成。

BK、JBK系列线圈为多层园筒式绕组,初、次级线圈分开绕制。通常除初级绕组外一般次级绕组有二种。一种是"照明绕组"供局部照明灯所需电源电压;另一种是"控制绕组"用来供给机床控制电器所需电源电压。同一变压器如有"控制"及"照明"二个绕组时,则二绕组是分开绕制的独立绕组。照明绕组的一端是接地的,有的还用抽分接头的方式在次级"控制绕组"中抽出6.3V电压供给信号指示灯使用。

◆注意事项Attention1、购买前,先估算好您所用的电器总容量,并选用有相当容量的变压器,确保瞬时起动时不烧坏变压器。2、当您使用多绕组(多路输出电压)的变压器时,要明各分绕组的容量分配,并保留余量,以免变压器因超载损坏。3、安装前,应仔细核对铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用。4、通电工作后,变压器铁心和线圈将发热(但温升不超过80℃)属正常现象,若温升超过80℃,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量。5、在运输中,应尽可能避免碰撞,切勿受潮,使用时,请注意维护,以保护变压器使用寿命。

◆订货须知Orderthenotice

订货时必须提出下列各项

1.相数(单相还是三相)

2.产品型号

3.额定容量(功率)

4.输入和输出电压(初级、次级电压)

5.如果输出多组,请备注明确的j容量分配表

6.是否带外箱

7.有否特殊技术要求

◆产品参数表Productparameterlist

产品型号详见产品汇总页的外观和选型指示设备容量50VA-200KVA(1KVA≠1KW,1KVA≈0.8KW)相数2∮2W输入电压110V 200V 220V 240V 380V 415V 440V 460V 480V 660V(特列可定制)输出电压6V 12V 24V 36V 48V 110V 120V 190V 200V 208V 220V 380V 415V 460V 480V(特殊可定制)使用效率≥98%电压变动率≤±1%(与输入电压标准值有关)绝缘等级H级耐压强度3000V无声穿(一分钟)噪音等级﹤60db(80CM水准距离测试)冷却方式 干式系列为自冷或风扇强制散热;油式系列油浸自冷散热;水冷系列回圈水散热波形失真无失真(相对输入波形)◆尺寸参数表:Dimension parameter list

单相隔离变压器技术参数(BK/JBK系列)

设备名称 设备型号 容量 输入侧(INPUT) 输出侧(OUTPUT) 外形尺寸mm 安装尺寸mm 重量kg
(VA) (W) 输入电压V 输入电流380V 380V输入配线mm² 输出电压V 22OV输出电流A 20OV输出电流A (220V)输出配线mm² (长*宽*高) (长*宽)
单相隔离变压器 BK-50VA 50 40 380V其它电压可定制 0.1 0.5 220V200V其它电压可定制 0.2 0.2 0.5 90*80*95 55*50 0.8
单相隔离变压器 BK-100VA 100 80 0.2 0.5 0.4 0.4 0.5 90*90*110 70*65 1.8
单相隔离变压器 BK-160VA 160 128 0.3 0.5 0.6 0.6 0.5 120*110*110 70*70 2.8
单相隔离变压器 BK-200VA 200 160 0.4 0.5 0.7 0.8 0.5 120*115*110 70*75 3
单相隔离变压器 BK-250VA 250 200 0.5 0.5 0.9 1.0 0.5 130*130*140 70*85 4
单相隔离变压器 BK-300VA 300 240 0.6 0.5 1.1 1.2 0.5 138*138*140 85*80 4.5
单相隔离变压器 BK-400VA 400 320 0.8 0.5 1.5 1.6 0.5 138*138*140 85*85 5
单相隔离变压器 BK-500VA 500 400 1.1 0.5 1.8 2.0 0.5 140*130*150 90*90 5.3
单相隔离变压器 BK-600VA 600 480 1.3 0.5 2.2 2.4 0.5 140*140*150 90*100 6.2
单相隔离变压器 BK-750VA 750 600 1.6 0.5 2.7 3.0 0.5 150*140*150 90*115 7.3
单相隔离变压器 BK-800VA 800 640 1.7 0.5 2.9 3.2 0.5 150*140*150 90*115 7.8
单相隔离变压器 BK-1KVA 1000 800 2.1 0.5 3.6 4.0 0.5 160*160*150 110*100 9.4
单相隔离变压器 BK-1.5KVA 1500 1200 3.2 0.5 5.4 6.0 0.5 180*160*165 110*120 11.8
单相隔离变压器 BK-2KVA 2000 1600 4.2 0.5 7.3 8.0 1 190*170*185 130*140 16.2
单相隔离变压器 BK-2.5KVA 2500 2000 5.3 0.5 9.1 10.0 1 190*170*185 130*140 17
单相隔离变压器 BK-3KVA 3000 2400 6.3 0.5 10.9 12.0 1 190*195*205 130*150 18.5
单相隔离变压器 BK-3.5KVA 3500 2800 7.4 1 12.7 14.0 1.5 190*195*205 130*150 19
单相隔离变压器 BK-4KVA 4000 3200 8.4 1 14.5 16.0 2.5 300*190*200 160*130 20
单相隔离变压器 BK-5KVA 5000 4000 10.5 1 18.2 20.0 2.5 300*200*200 160*140 21.5
单相隔离变压器 BK-6KVA 6000 4800 12.6 1.5 21.8 24.0 4 300*210*200 160*150 23
单相隔离变压器 BK-6.5KVA 6500 5200 13.7 1.5 23.6 26.0 4 300*210*200 160*150 25
单相隔离变压器 BK-7KVA 7000 5600 14.7 2.5 25.4 28.0 4 340*210*250 180*140 38.5
单相隔离变压器 BK-7.5KVA 7500 6000 15.8 2.5 27.2 30.0 4 340*210*250 180*140 40
单相隔离变压器 BK-10KVA 10000 8000 21.0 2.5 36.3 40.0 6 370*250*250 225*165 52
单相隔离变压器 BK-12KVA 12000 9600 25.2 4 43.6 48.0 10 370*250*250 225*180 58

BK单相隔离变压器价格

中国宏业电器是一家专业从事变压器、稳压器等变配电设备的高新技术企业,主营产品有:变压器,稳压器,变频器,电压增压器,调压器,直流电源,UPS电源,设备配套电源等系列产品,BK单相隔离变压器价格请添加客服咨询。

中国宏业电器创建于1985年,是一家高新技术企业,主要为电力、银行、医院、机场、火车站、地铁站、高校、IDC服务商等行业用户提供高端变配电设备。

除国家重点项目、各地招投标项目、定制产品外,中国宏业电器与国内外知名变配电设备厂家也有深度合作,多年行业深耕,积累了大量优质厂家资源。采购渠道的优势使得我们可以为终端用户提供极具价格优势的各品牌变频器、变压器、稳压器、继电器、配电箱、UPS等变配电设备和各型号母线桥架。

为解决用户售后,中国宏业电器面向全国变配电设备厂家展开商务合作(设备供应、网点售后服务等),有资质的售后服务网点可与本站联系。
