西门子S120变频器

Sinamics S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。其强大的定位功能将实现进给轴的绝对、相对定位。

Sinamics S120 产品包括：用于共直流母线的DC/AC 逆变器和用于单轴的AC/AC 变频器。

• 共直流母线的DC/AC 逆变器通常又称为Sinamics S120 多轴驱动器，其结构形式为电源模块和电

机模块分开，一个电源模块将3 相交流电整流成540V 或600V 的直流电，将电机模块(一个或多个)

都连接到该直流母线上，特别适用于多轴控制，尤其是造纸、包装、纺织、印刷、钢铁等行业。优

点是各电机轴之间的能量共享，接线方便、简单。

• 单轴控制的AC/AC 变频器，通常又称为Sinamics S120 单轴交流驱动器，其结构形式为电源模块

和电机模块集在一起，特别适用于单轴的速度和定位控制。

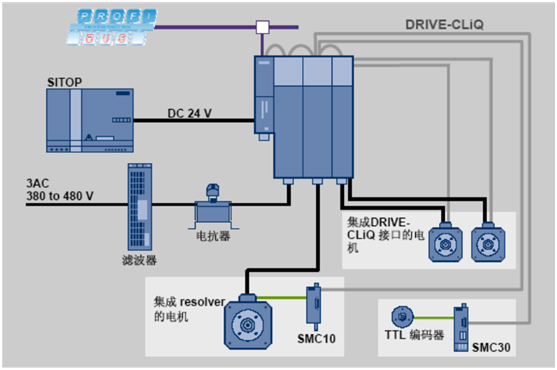

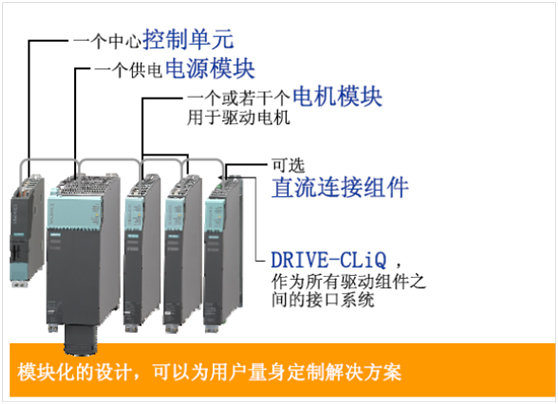

系统概述：SINAMICS S120 组件

SINAMICS S120 DC/AC模块

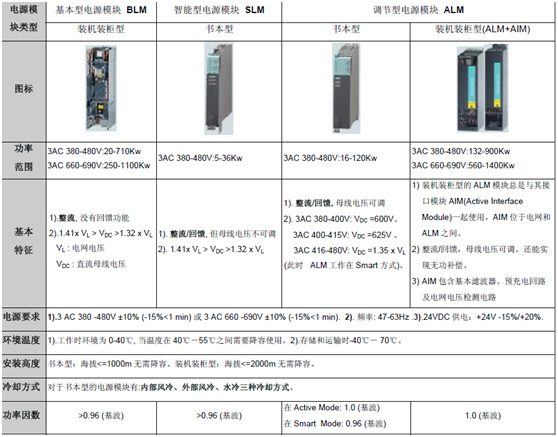

电源模块：

电机模块：

1）书本型电机模块

2）装机装柜型电机模块

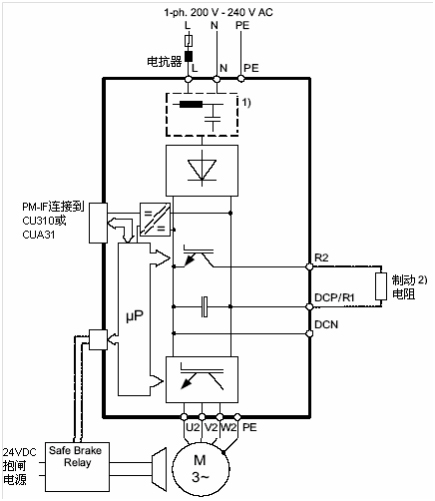

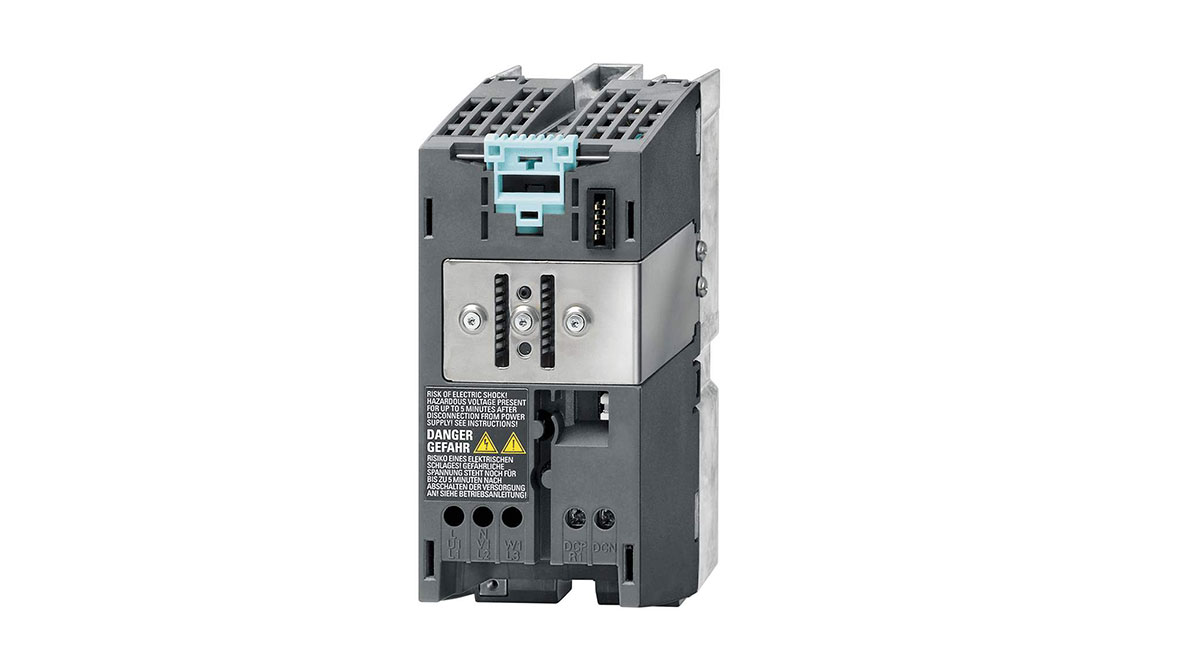

SINAMICS S120 AC/AC模块（PM340）

• 模块型

功率范围：从0.12kw 到90kw。

进线电压：1 相200V-240V 及3 相380V-480V 两种规格。

有内置滤波器和不含滤波器两种形式。

装机装柜型

功率范围：从110kw 到250kw。

进线电压：3 相380V-480V
