静电除尘变压器说明书

一、执行标准本系列变压器执行《JB/T 9688-2007 电除尘用晶闸管控制高压电源》标准。

二、产品用途静电除尘变压器是高压静电除尘用整流设备的主要组成部分。根据工况的不同需求，选用适当的机械装置，再配套高、低压电气自动控制系统，可广泛应用于工业部门的除尘、除雾、脱硫、脱水、杂质分离和回收稀有金属等场合，是保护环境、综合利用资源的重要设备。其具体应用范围如下：

冶金工业：用于黑色，有色金属冶炼除尘、回收金属冶炼原料及其综合利用。

建材工业：用于水泥和耐火材料工业的除尘和回收原材料。

电力工业：用于锅炉的烟气除尘。

石油工业：用于分离原油中所含的盐份、水份或其它杂质。

化学工业：用于回收烟气中有价值的成份，在制酸工业中用于除雾、除尘等。

轻纺工业：用于造纸和纺织工业的回收碱及除尘。

电子、医药、机械工业：用于净化空气，提高产品质量。

静电除尘变压器工作原理

静电除尘变压器是将工频交流低压电源经变压器感应成交流高压后，再经硅堆桥式全波整流成直流高压电源，输出端接有扼流电抗器和信号测量装置。电压U、电流I信号供高压硅整流静电除尘自动控制供电装置对串接在低压回路中的反并联晶闸管实现相控调压及系统保护。低压a与×1、x2、x3三个接线端搭配，可以在高压测输出三种电压供用户选择，用户可以在不同的负荷条件下，力求晶闸管导通角大，减小高次谐波，提高功率因数。

安装静电除尘变压器时的注意事项

1、 安装位置要靠近负载中心，供电半径不能大于0.5km。

2、 静电除尘变压器室要避开易燃、易爆场所，避开污秽地带，地势宜高，防止水淹。

3、 安装位置要考虑与高压出线柜、低压进线柜接线方便。

4、 需要预留一定的空间，方便维护及拆装。

5、 静电除尘变压器单独一个变压器室，用栅栏隔开，如需和高低压开关柜安装在同一个房间，需要加装变压器外壳。

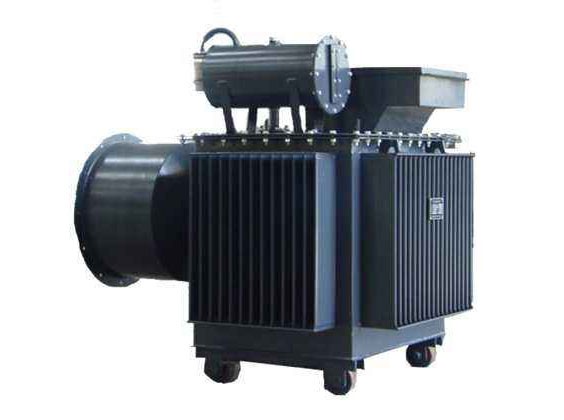

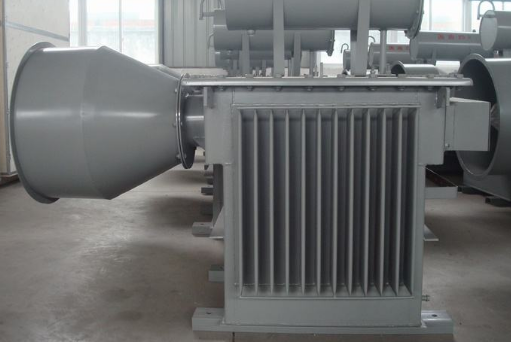

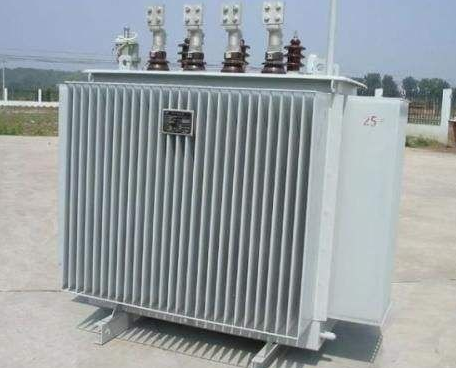

静电除尘变压器是由一台单相整流变压器和一台桥式整流器组成。二者合装在同一油箱中时称为台体式，二者分装在不同的油箱中时称为分体式。合体式有户内、外型二种，而分体式只有户内型一种。

变压器自身为高阻抗变压器。高压硅堆采用雪崩高压硅堆，抗冲击能力强，反向击穿后能自动恢复。采样电阻采用可靠性很高的产品。变压器高压交流端与高压硅堆采用全桥接线方式。

静电除尘变压器是将工频交流低压电源经变压器感应成交流高压后，再经硅堆桥式全波整流成直流高压电源。输出端接有扼流电抗器和信号测量装置。电压U、电流I信号供高压硅整流静电除尘自动控制供电装置对串接在低压回路中的反并联晶闸管实现相控调压及系统保护。低压a与×1、x2、x3三个接线端搭配。可以在高压测输出三种电压供用户选择，用户可以在不同的负荷条件下，力求晶闸管导通角大，减小高次谐波，提高功率因数。

使用前按出厂检测报告现场检测项目检测一遍，符合检测报告的数据。在变压器油静置24小时后才能通电。变压器不能做开路运行。不能超过变压器的额定值运行变压器。变压器油在运行后的每一年检测一次，符合JB/T9688-1999要求，否则需过滤变压器油。
