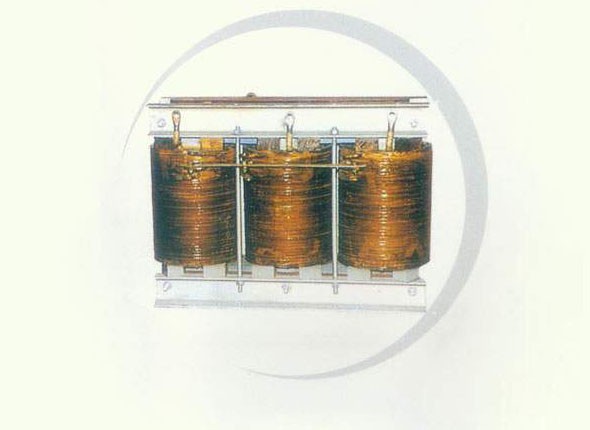

zbsg整流变压器

ZBSG整流变压器用于交流50Hz至60Hz，电压660V以下的电路中，用于进口重要设备、机械电子设备、整流装置，照明。

1、执行标准

1.1IEC61378-1《变流变压器》

1.2JB/T8636-1997《电力变流变压器》

1.3GB6450-86《干式电力变压器》

2、使用条件

2.1海拔高度：《1000m

2.2环境温度：+30℃ -30℃

2.3 空气相对温度：≤90百分（+25℃）

2.4装置种类户内性

2.5安装场所：无腐蚀性气体，无明显污垢等地区

2.6电源电压：近似于正弦波

2.7用于冶金工业、化学工业、工业驱动、电力、石油、市政供电、污水处理、轻纺、造纸、煤炭、水泥等。

3、结构特点

3.1采用45全斜接缝的叠片结构，降低了空载损耗和噪音，

3.2线圈内部采用特殊工艺、结构，降低了负载损耗，具有体积小、机械强度高及抗短路冲击能力强等特点。

3.4三绕组变压器，两组短路阻抗偏差小，输出电压偏小，保证了变频器受压平衡。

3.5多绕组变压器一个周期内脉波数多，减少了谐波对电网的污染。
