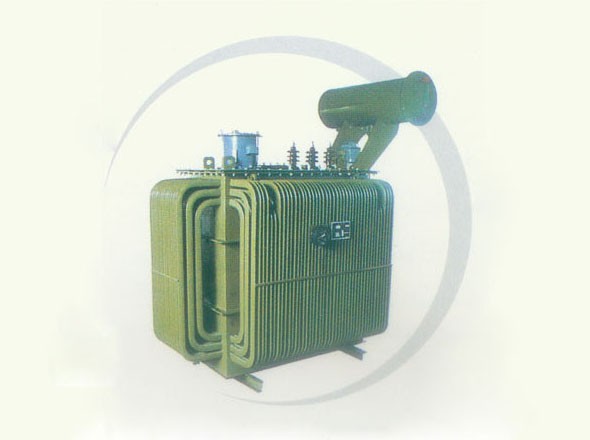

hhsz-电炉变压器系列

hhsz-电炉变压器系列是专为各种电炉提供电源的变压器。用于机械零件加热、热处理、粉末冶金烧结、有色金属熔炼等的电阻炉和盐浴炉。由于其发热体的电阻太小，或者在升温过程中发热体电阻的变化太大，所以需要在炉子和电力网之间配备一台hhsz-电炉变压器，以降低和调节电炉的输入电压。

hhsz-电炉变压器的调压方式有两种。

1、直接调压法：在变压器原绕组上，引出抽头接分接开关。在原边三相之间还可用△-Y换接来实现副边电压调节。△-Y换接是一种很经济的调压方式，在不改变原边匝数的基础上，就能将副边电压降低到原来的1/ 。因每相绕组有9个抽头，加上△-Y换接，总共能得到2×9即18级电压。

2、间接调压法：图中所示是带串联变压器的间接调压方法。 主变压器1是一台三绕组变压器，1绕组是高压绕组，接到电网；2绕组是带抽头的绕组，通过分接开关与串联变压器Ⅱ的原绕组4串联；3绕组与串联变压器Ⅱ的副绕组5串联，对电炉负载供电。通过分接开关改变串联变压器Ⅱ的原边电压，能使3、5绕组输出的电压发生变化。接到负载上的3、5绕组，一般只有1～2匝，通常由铜或铝板制成8字形线圈。
