箱式变压器TZBW/10

  • 箱式变压器TZBW/10已关闭评论
  • A+
所属分类:箱式变压器
农业灌溉大功率稳压器

【商品名称】箱式变电站TZBW/10

【防护等级】43D

【安装形式】室外安装

【额定电流】800A

【质量许可】箱变生产许可证书

【额定电压】12KV

【产品颜色】多色可选

【分段能力】X

【产品规格】多种规格可选

【产品货期】20个工作日内

【执行标准】GB/T17467-1998 Q/T3016-2004

【产品包装】木箱包装

【保质期限】两年(可延长质保)

【送货方式】货车送货到现场

1、采用新材料新工艺及先进的元器

2、高压(12kV)侧能满足电力部门对于配电网自动化的要求,

3、低压(0.4kV)侧能满足小区物业管理智能化的要求。

4、运行安全可靠,外型美观,并具有安装方便,

5、少占地,少维护,少投资,见效快,寿命长

概述:

TZBW系列箱式变电站,是将高压开光设备、变压器、低压配电设备组合成一体的预装式成套配电设备。箱式变压器具有成套性强、结构紧凑、性能可靠、安装方便、可移动等特点。适用于10KV50-1600KVA的住宅小区、楼寓建筑、车站、码头、港口、工矿企业等电力用户以及城乡变电站的新建和改造工程中。 采用标准:GB3906-2006《3.6KV-40.5KV交流金属封闭开关设备和控制设备》。GB11022-2011《高压开关和控制设备共用技术》,GBT17467-1998《高低压予装式箱式变电站》。

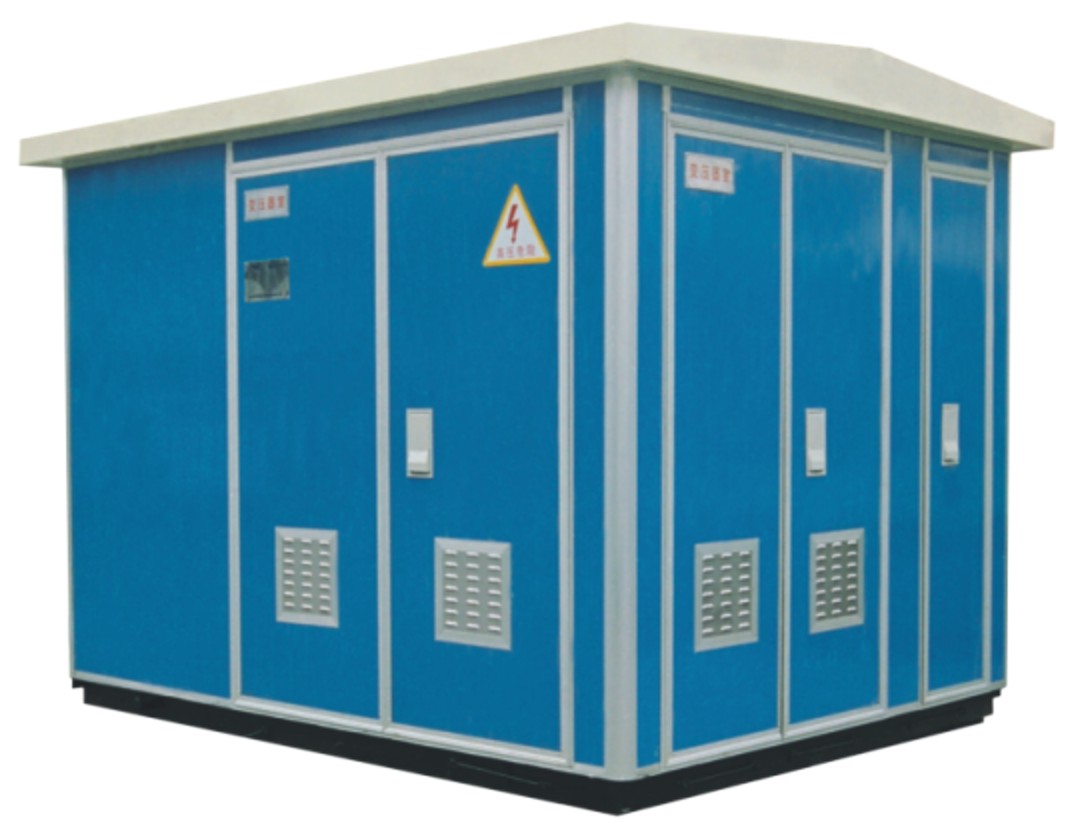

箱式变压器TZBW/10

主电路方案和元件选择:

产品结构采用模块式结构,每一台箱式变电站可由下列各种型式组合而成。按高压开关接入电网型式分:环网型;终端型。按高、低压设备布置方式分:“目”字型结构; “品”字型结构。按内装变压器种类分:油浸全密封变压器; 干式变压器。按高压开关选型分: 真空式负荷开关; 六氟化硫开关。箱体(外壳)材质分:金属外壳;非金属外壳。其中非金属外壳采用增强玻纤和特种水泥预制合成作为壳体材料,具有较高的机械强度,耐冲击性能好,不易导热,还有防火阻燃特性,与金属壳体相比较,更具有良好的防腐性和使用寿命极长等特性。

底架的设计与箱式变电站总体形式和起吊方式相结合,采用了共同底架。底架材料采用槽钢,工字钢,焊接组合。底架的两侧有吊装脚,安装脚,金属底架,间隔金属板,壳体等金属部件。金属门均有良好地线连接,高低压电器设备的金属框架,变压器外壳各部分之间都有可靠连通的接地导体,其最小截面不小于30平方毫米。在底架的四周有与接地线相连的端子,供用户在任何方向部位选择接地点。元件选择国产优质产品。

使用条件:

海拔<2000米,

温度-15℃-+40℃,

24小时内平均温度部超过+35℃,

月平均相对湿度小于90%。

TZBW系列箱式变电站,是将高压开光设备、变压器、低压配电设备组合成一体的预装式成套配电设备。箱式变压器具有成套性强、结构紧凑、性能可靠、安装方便、可移动等特点。

广泛用于适用于6KV/6.3KV/7.2KV/10KV/12KV/22KV/24KV/33KV/35KV/40.5KV箱式变压器配电柜城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设等户内外场所、10KV-1600KVA的住宅小区、楼寓建筑、车站、码头、港口、工矿企业等电力用户以及城乡变电站的新建和改造工程中。

采用标准:GB3906-2006《3.6KV-40.5KV交流金属封闭开关设备和控制设备》。GB11022-2011《高压开关和控制设备共用技术》,GBT17467-1998《高低压予装式箱式变电站》。
