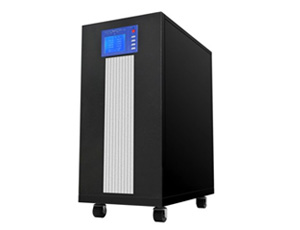

金武士UPSTD11
2020.12.14 17:01 返回

金武士TD系列工频在线UPS,采用先进的全DSP数字化控制技术,实现了从模拟到数字化的跨越。对严苛环境下经常出现的电网出现断电/市电电压过高或过低、电压瞬时低落或减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状况可提供良好的解决方案,为用户的负载提供安全可靠的电源保障,结合高频机的成熟技术,进一步提升产品性能,同时提高了UPS的可靠性和稳定性,即使面对恶劣环境也能稳定运行。

型号

TD11 3K

TD11 6K

TD11 10K

TD11 15K

TD11 20K

TD11 30K

设备类型

单进单出 工频在线式大功率UPS

主路输入

额定电压

220V(线电压)

输入方式

一相两线+保护地线

电压范围

220V±30%

频率范围

40-70Hz

旁路输入

额定电压

220V

输入方式

一相两线

电压范围

220V±30%

频率范围

50(60)Hz±5%

输出

额定功率

3KVA/2.4KW

6KVA 4./8KW

10KVA /8KW

15KVA/12KW

20KVA /16KW

30KVA/24KW

额定电压

220V(线电压)

输出电压范围

200/208/220/230/240VAC 相电压

输出配线

一相两线+保护地线

稳态电压精度

±2%

动态电压瞬变

≤9%

动态瞬变恢复时间

≤60ms

输出电压波形失真度

线性负载

<3%

非线性负载

<8%

功率因数

0.8(滞后)

频率跟踪范围

46Hz-54Hz, 56Hz-64Hz

频率精度(电池逆变)

(50±0.2)Hz, (60±0.2)Hz

三相相位差

120±1°

瞬态响应

电压最大变化±2%(满载投入或切离)

过载能力

105%±5%≤负载时,预警过载;

过载<120%可长期工作,≥130%,60秒后跳至旁路,过载消除可自动恢复到逆变状态

输出电流峰值比

≥3:1

切换时间(正常模式)

0ms

系统

整机效率

≥80%

≥85%

≥85%

≥88%

≥88%

≥88%

显示

中/英文LCD液晶显示输入输出电压,频率,电池电压,输出功率(百分比),UPS状态市电,逆变,电池低电压,旁路,UPS异常

EMS/EMI

传导

IEC EN62040-02

辐射

抗扰性

IEC 61000-4-2.4.5 Level IV, IEC61000-4-3 Level III

警告装置

市电断电:蜂鸣器4S一鸣,90秒后叫停;

<130%过载指示灯闪烁,>130%过载指示灯亮,蜂鸣器长鸣;

UPS异常故障指示灯亮,蜂鸣器长鸣

噪声(1M)

<55dB

通讯功能

RS232接口,可选装网卡,支持MODEM远程监控功能

电池充电

充电时间:8-10小时>90%;充电电流:1-25A(可调)

保护功能

电池低压、自动关机,空开保护;

内部温度过热>85°自动跳至旁路;

输出短路限流,自动关机,保险丝及空开保护;

UPS异常自动跳至旁路;

防浪涌、雷击保护。

环境

工作温度

0℃ – 40℃

海拔

<1000m(1000m以上每增加100m,所带负载减少1%)

存储温度

-15℃ – 45℃

工作湿度

20% – 95%

电池

192VDC

机器尺寸(宽×高×深)mm

260x501x533

260x717x560

370x900x655

455x1055x830

包装尺寸(宽×高×深)mm

390x640x680

320x840x620

450x1054x730

515x1215x915

机器净重(KG)

40

58

62

155

160

机器毛重(KG)

43

76

80

170

175

应用领域

主要应用在医疗设备、大中型数据中心、网络管理企业服务器机房及工业环境等领域。

>
