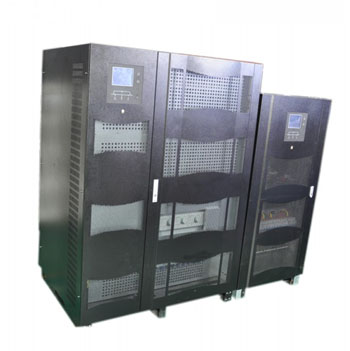

【山顿工频在线式UPS】山顿工频在线式UPS SD3310~33400
山顿枫叶系列三进三出工频在线式PS,单机容量从10KVA到200KVA,是山顿集团专为大型关键应用系统如数据处理中心、主机系统、制造业和电信设备、医疗设备而设计的高性能正弦波不间断电源系统。其高可用性和高可靠性为大型关键应用系统提供了重要的电源保护。该系列PS采用先进的高速DSP数字处理器技术, 配合高速16位数字芯片、ASIC的DDC控制技术与先进的大功率器件IGBT及SCR的完美组合,设计出的大容量、高可靠性及卓越性能的智能化PS,保证稳定的电压和频率的正弦波输出。
该系列三进三出工频在线式PS利用先进的数字并联控制技术,最多可提供多达8台的并机运行,并可为用户提供谐波抑制滤波器、隔离变压器及SNMP适配器等可选件。
产品特点:
高可靠性的设计理念
全数字化控制技术
优异的性能指标
周全可靠的保护措施
人性化的信息处理技术
先进的数字化并机控制技术
应用范围:
用于大型关键应用系统如数据处理中心、主机系统、制造业和电信设备、医疗设备、高精度设备、工业自动化设备等。
产品性能:
1、强大的中/英文显示界面:采用全数字触摸屏大屏幕LCD中英文显示,显示内容可进行中/英文选择设置,运行状态、操作程序、数据采集、故障检修资料等内容一目了然;
2、双变换真在线式设计,采用DSP全数字控制技术,使PS控制精确、快速、可靠、稳定、具有完善的保护功能和高可靠性;输出波形失真度小;
3、灵活的并机技术适用于不同负载及系统,可单机,1+1并机运行,也可进行多机(N+1)并机运行;
4、系统效率高,使用ECO工作模式,效率高达98%以上;
5、输出变压器的隔离作用,使负载减小谐波电流及市电的干扰;
6、具有可选的12脉冲整流,有效抑制了PS对电网电源造成的谐波污染提高了PS的输入功率因数;
7、允许100%不平衡工作:采用三相独立调制、全桥逆变技术,在三相负载100%不平衡时也能正常可靠供电。
8、智能化电池管理功能: 可选择独立的电池检测包,根据电池配置容量,通过操作界面进行参数设置,并由软件自动调节充电电流,同时可根据电网安全情况设置电池自动检测和充/放电间隔时间,延长电池使用寿命,真正实现电池智能管理;
9、丰富的通信功能接口:强大的智能监控功能,提供RS232、RS485通讯端口内置Moden接口、电池检测接口以及多种干接点信号接口,真正实现多用途通讯和远程监控。
10、保护功能齐全:设有多种系统保护功能,对过压、欠压、过流、过载、短路等异常状况进行检测、报警,有可靠保护、报警,并有可靠的保护功能,环境适应能力强;
11、声光报警:含声光报警功能,有利于远距离目视管理。杜绝传统PS无法即时监管造成的意外损失。绿灯:PS正常运行;黄灯:电池模式运行;红灯:维护报警;
12、多路输出:10K~80K具备4路输出,可将各种设备进行整合,不用再外设开关箱。
13、多种电压输出:相容各种输入输出电压规格,输出采购用铜线隔离变压器,损耗小,发热低,相容日规,美规,大陆等各种电压。
14、通讯功能强大:内含可程式干接点,标准备RS-232,RS-485支持modbs协议,SNMP卡。
15、颜色可选:主机和电池箱采用进口涂料,且可根据用户要求订制,与现场设备色调一致。可选颜色:米争,电脑白,冷灰。
技术参数:
型号 | SD | SD | SD | SD | SD | SD | SD | SD | SD | SD | SD | SD | SD |
3310 | 3315 | 3320 | 3330 | 3340 | 3360 | 3380 | 33100 | 33120 | 33160 | 33200 | 33300 | 33400 | |
额定容量(KVA) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 |
输入单相最大电流 | 19 | 29 | 38 | 57 | 76 | 114 | 152 | 189 | 227 | 303 | 379 | 568 | 609 |
工作方式及原理 | 在线式供电,静态旁路开关(无间断切换),双重转换技术。 | ||||||||||||
交流输入参数 | 相 数 | 三相+N+G | |||||||||||
标称电压 | 200V 380V 400V 415V 460VAC±25% | ||||||||||||
标称频率 | 50Hz±10%,60Hz±10% | ||||||||||||
电压谐波失真 | <10% | ||||||||||||
软 启 动 | 0~100% 5sec | ||||||||||||
电 池 | 电池数量单元 | 30节/12V串联 | |||||||||||
标称电池电压 | 360V | ||||||||||||
最大放电电流(A) | 25 | 38 | 51 | 76 | 101 | 152 | 203 | 253 | 305 | 405 | 550 | 760 | 1015 |
浮充电压 | 405V(3个月电池自动均充一次,均充电压435V) | ||||||||||||
充电电流 | 1A~30A(可调) | ||||||||||||
逆变器 | 功率因素 | 0.8/0.9可选 | |||||||||||
相 数 | 三相+N+G | ||||||||||||
标称电压 | 380VAC±1%(稳态负载),380VAC±3%(负载波动) | ||||||||||||
标称频率 | 50Hz±0.05%,60Hz±0.05%(电池供电) | ||||||||||||
频率稳定度 | <±0.05%(不同步时) | ||||||||||||
频率稳定度 | <±5%(同步时) | ||||||||||||
输出波形 | 正弦波 | ||||||||||||
总谐波失真 | 线性负载<2%;非线性负载<4% | ||||||||||||
动态负载电压瞬变 | <±5%(由0到100%跌变) | ||||||||||||
瞬间恢复时间 | <10 ms(±5%) | ||||||||||||
不平衡电压 | <±3% <±1%(平衡负载电压) | ||||||||||||
过载能力 | 125% 10min后转旁路 ,150% 1min 后转旁路,>150%200ms后转旁路 | ||||||||||||
逆变器效率 | 95(负载100%) | ||||||||||||
旁路 | 相 数 | 三相+N+G | |||||||||||
标称电压 | 380VAC±25% | ||||||||||||
标称频率 | 50Hz/60Hz±10% | ||||||||||||
逆变器/旁路(转换时间) | (过载)0ms | ||||||||||||
系统结构 | 效率负载100% | >91%,95%,ECO经济模式 | |||||||||||
计算机通讯接口 | RS232,(485、网络远程监控选件) | ||||||||||||
运行温度 | 0~40℃ | ||||||||||||
相对湿度 | 0~90%未结露 | ||||||||||||
运行高度 | <2000米(每增加100米功率下降1%,最高4000米) | ||||||||||||
冷却方式 | 强制通风(温控式) | ||||||||||||
噪 音 | <65 | ||||||||||||
箱体颜色 | 黑色 | ||||||||||||
输入电缆 | 底部/背部 | ||||||||||||
易维护 | 前面/上面/左右面均可打开 | ||||||||||||
输入装置 | 接线端子排 | ||||||||||||
输出装置 | 接线端子排 | ||||||||||||
尺寸(D*W*H)mm | 800*500*1100 | 850*500*1100 | 750*
850* 1500 |
1100*900*1700 | 1200*1500*1800 | 1300*1800*1800 | |||||||
主机重量(Kg) | 200 | 250 | 340 | 400 | 480 | 650 | 900 | 1200 | 1300 | 1480 | 2000 | 2100 | 2500 |
选件 | RS485、并机板、网管系统、电池检测系统、防雷装置、声光报警为选件,订购时请说明 |
