当我们在使用静电除尘变压器的时候，很多厂家都会在包装里面附赠一份静电除尘变压器说明书，这样大家在安装的时候，可以先查看说明书去进行设备的了解使用，下面我们去了解一下说明书里面的相关内容。
一、执行标准本系列变压器执行《JB/T 9688-2007 电除尘用晶闸管控制高压电源》标准。
二、产品用途静电除尘变压器是高压静电除尘用整流设备的主要组成部分。根据工况的不同需求，选用适当的机械装置，再配套高、低压电气自动控制系统，可广泛应用于工业部门的除尘、除雾、脱硫、脱水、杂质分离和回收稀有金属等场合，是保护环境、综合利用资源的重要设备。其具体应用范围如下：
冶金工业：用于黑色，有色金属冶炼除尘、回收金属冶炼原料及其综合利用。
建材工业：用于水泥和耐火材料工业的除尘和回收原材料。
电力工业：用于锅炉的烟气除尘。
石油工业：用于分离原油中所含的盐份、水份或其它杂质。
化学工业：用于回收烟气中有价值的成份，在制酸工业中用于除雾、除尘等。
轻纺工业：用于造纸和纺织工业的回收碱及除尘。
电子、医药、机械工业：用于净化空气，提高产品质量。
三、使用条件为了保证本产品的可靠运行和使用寿命，请严格遵守以下使用条件。
1．海拔高度不超过1000m。
2．产品使用的环境温度：较高气温＋40℃，较热月平均温度＋3O℃，较高年平均温度＋20℃，较低温度一25℃。
3，空气较大相对湿度不超过百分之90（在相当于空气温度20±5℃时）。
4．运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。
5．无爆炸性危险的环境，周围无剧烈震动和冲击，垂直倾斜度不超过百分之5。
6，交流电压符合以下规定：波形为近似于正弦波，频率50Hz，电压为38OV，其幅度变化不超过士百分之5，瞬时波动范围不超过士10％。
7．产品外壳和直流输出接地端应可靠接地，接地电阻小于2Ω。注：如果要求产品在特殊条件下工作，敬请用户应在订货时提出并与我公司协调解决。
四、产品结构及工作原理

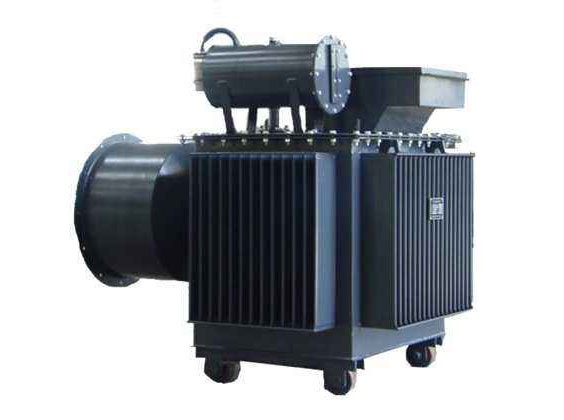

1．产品结构本产品根据用户配套要求分为户内、户外两种结构方式。它由变压器、硅整流器、信号测量等部件组成，装在充满变压器油的油箱内，其输入、输出及信号接线端分别经高、低压瓷套引出到油箱外部面板或箱壁上。

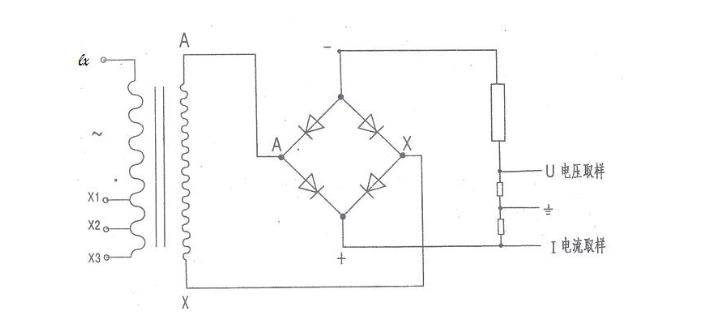

2．工作原理本产品是将工频交流低压电源经变压器感应流高压后，经硅堆桥式全波整流成直流高压电源，输出端接有信号测量装置。电压U、电流I信号供高压自动控制器对串接在低压回路中的反并联晶闸管实现相控调压及系统保护。低压lx与x1、x2，x3三个接线端搭配，可以在高压侧输出三种电压（具体数值见产品铭牌）供用户选择，用户可以在不同的负荷件下，力求晶闸管导通角较大，减小高次谐波，提高功率因数，实现经济远行(附原理图)。
五、产品性能特点
1.变压器设计成高阻抗，取消了串在初级侧的限流电抗器，既提高了运行的可靠性又降低了噪声。
2.铁心选用冷轧硅钢片，降低了变压器的空载损耗。
3.高压硅堆选用雪崩高压硅堆，抗冲击能力强，反向击穿后能自动恢复。

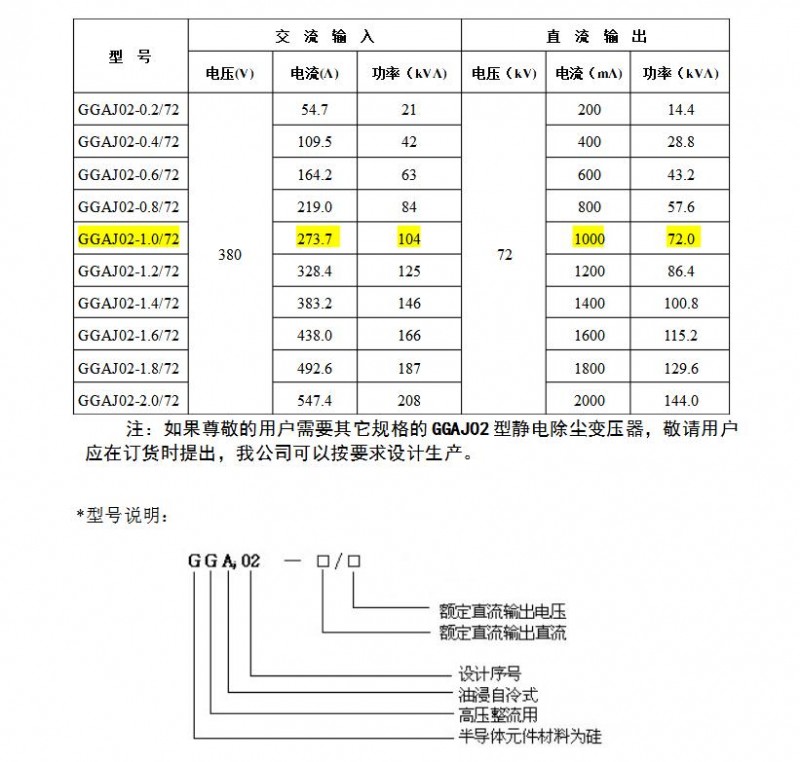

六、输入输出参数
七、运输与仓储
产品在装、卸起吊过程中，应吊挂变压器两侧的四个吊钩，严禁与其它物体碰撞。产品在运输过程中，应防止严重振动、颠覆、冲击，变压器倾斜角不得大于15.产品应存放在环境温度不高于+40?C，不低于-30?C，空气相对湿度不大于百分之90及无腐蚀性气体存在的场所。
八、交接验收用户在收到产品后，应立即按铭牌查对收到的产品型号、规格是否与订货合同相符，并按出厂文件目录查收技术文件及产品附件是否齐全。检查变压器及附件有无损伤，有无渗漏油现象。一般不作吊芯检查，只有当发现产品在运输过程中有损坏或渗、漏油情况时才进行，吊芯时按第十章《运行维护注意事项》相关规定操作。必要时与我公司联系解决。
九、设备安装调试本设备的吊装吊挂变压器两侧的四个吊钩。变压器不得与其它物体相碰撞，否则易变形甚至漏油。变压器就位后，安装吸湿器等配件。测量变压器接线端lx与x1、x2，x3之间的直流电阻，与出厂试验报告相应值比较，应基本一致（需考虑温差影响），否则需吊芯检查变压器引线是否松动及其它故障。用2500V兆欧表（亦可用1000V兆欧表，量程不小于2500MΩ），测量变压器高压对低压及地、低压对高压及地的绝缘电阻值（需用干净的布将高、低压瓷瓶表面擦拭干净），经过温度换算后，与出厂试验报告相应值比较，判断变压器是否受潮。取油样进行绝缘耐压试验，其电击穿强度应不低于40kv。
检查输入端lx、x1、x2，i?x3，电压Ui、电流Ii取样，温度测控，气体继电器（观察储气室内是否有气体，如有则须松开放气塞放气直到放完，再拧紧气塞）等接线端是否正确确保变压器可靠接地。须在变压器静置24小时后才能通电调试运行。
