在使用整流变压器的时候我们为了后期的正常运行，满足生产工艺的需求，我们在安装之后都会去进行整体的调试，下面来看下我们如何进行整流变压器调试的吧。
一、整流变压器的调试
整流变压器是晶闸管直流调速系统中重要的部分之一，其调试内容及步骤为：确定主电源相序→校对同步信号与主电源之间的相位关系→测量触发电路输出脉冲波形→测量触发脉冲顺序及对称度→整机调试。

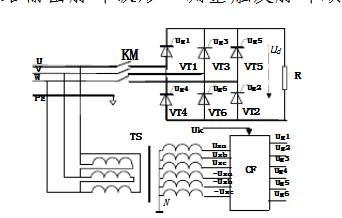

图1
确定主电源相序图1中三相全控桥式整流电路的主电源电压也就是同步变压器一次侧的电压，其波形如图2所示。由图2可知，三相交流电源的相序应为U→V→W→U,即V相滞后相滞后U相120°,任意两相波形的交点与其中每相邻近的过零点之间相隔300。当设备初次运行时，实际电源的相序往往错乱，因此需要进行相序调整，其方法如下。

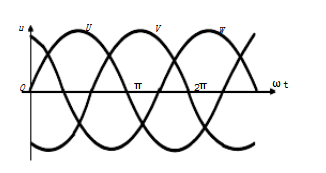

图2
1．主电路负载开路；触发电路关闭；合KM。
2．调节示波器[COS5020CH]，使其SWEEPMODE开关置于AUTO；COUPLING置AC；SOURCE置INT；VERTMODE置CHOP；INTTRIG置CH1；TIME/DIV置0.2ms；NORM置LOCK；VOLTS/DIV(CH1,CH2)置5V；AC-GND-DC置GND状态。调整垂直POSITION使CH1与CH2光栅重合于0V后，再置AC-GND-DC开关为AC。
图3
图4
3．将CH1探头地夹搭接主电源PE端子，CH1探头搭接在主电源标有U相的端子。调节示波器水平POSITION和VARIABLE旋钮，使屏上波形原点位于左端，并使正弦波的半个周期在屏幕上占据6格，每格相当于300。

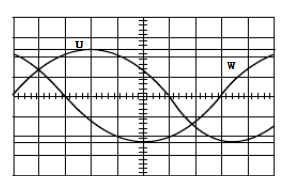

4．再将CH2探头搭接到电源V相端子（地夹可以不接）。此后，若屏上显示出图3所示波形，因CH2的波形比CH1的波形滞后1200，可知CH1测得U相波形，CH2所测为V相波形。否则，即波形为图14所示，则CH2测到的是W相。此时，应将W与V调换。
做好整流变压器调试之后，我们在使用设备进行工作的时候才能提高生产效率，跟上企业生产需求，做好使用效果处理。
