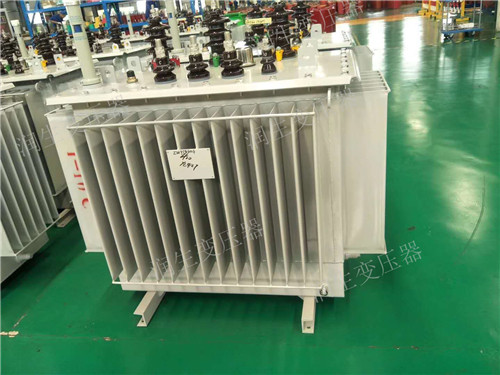

油浸式变压器的基础构造构件是铁芯和绕阻，由他们构成油浸式变压器的器身。以便改进热管散热标准，大、中容积油浸式变压器的器身渗入装满绝缘油的封闭式汽车油箱中，各绕阻与外电路的联接则经绝缘管引出来。以便使油浸式变压器可以信赖地运作，还设立储油罐柜、汽体汽车继电器和安全性气管等配件。
1.铁芯
铁芯既做为油浸式变压器的等效电路;又做为油浸式变压器的机械设备框架。以便提升导带磁能、降低交替变化磁通量在铁心里造成的耗损，油浸式变压器的铁芯都选用薄厚为0.35-0.5毫米的电工钢片叠装而成。电工钢片的双面涂有电缆护套，起绝缘层功效。大空间油浸式变压器多选用高导磁率、低损耗的冷扎电工钢片。油浸式变压器的铁芯一般都选用心式构造，其铁芯可分成铁芯柱(有绕阻的一部分)和铁轭(连接2个铁芯柱的一部分)两一部分。绕阻套服在铁芯柱上，铁轭使铁芯柱中间的等效电路合闭。在铁芯柱与铁轭组成全部铁芯时，多选用相叠式安装，使各层的接缝处没有同一地址，那样能降低自感电动势，但缺陷是安装繁杂，费时费时间。在一般油浸式变压器中，铁芯柱横截面选用外接圆的梯形。只能当变压器很钟头才选用正方形。沟通交流磁通量在铁心里会造成涡流损耗和磁滞损耗，使铁芯发烫。在大空间油浸式变压器的铁心里，通常设定油道。铁芯浸在绝缘油中，当油从油道中流落伍，可将铁心里的发热量带去。
2.绕阻
绕阻是油浸式变压器的电源电路一部分，用于传送电磁能，一般分成髙压绕阻和底压绕阻。接进较高电压上的绕阻称之为髙压绕阻;接进较低压上的绕阻称之为底压绕阻。从动能的转换传送而言，接在开关电源上，从开关电源消化吸收电磁能的绕阻称之为原边绕阻(别称一次绕阻或初中级绕阻);与负荷联接，给负荷运输电磁能的绕阻称副边绕阻(别称二次绕阻或次级绕组)。绕阻一般是用绝缘层的铜心线线圈电感而成。髙压绕阻的线圈匝数多、输电线截面小;底压绕阻的线圈匝数少、输电线截面大。以便确保油浸式变压器可以可以信赖的运作及其有充足的使用期，对绕阻的电气设备特性、耐温性能和冲击韧性都是有一定的规定。绕阻是依照一定规律性相互连接的数个电磁线圈的组成。依据髙压绕阻和底压绕阻互相部位的不一样，绕阻构造形式可分成同舟式和相叠式二种。同舟式绕阻是将髙压绕阻和底压绕阻同舟地套服在铁芯柱上。以便绝缘层便捷，底压绕阻紧贴着铁芯，髙压绕阻则套服在底压绕阻的外边，2个绕阻中间留出油道。油道一是做为绕阻间的绝缘层空隙;二是做为热管散热安全通道，使油从油道中穿过制冷绕阻。在单相变压器中，高、底压绕阻均分成两一部分，各自套服在两铁芯柱上，这两一部分能够 串连或串联;在三相变压器中归属于同一相的高、底压绕阻所有套服在同一铁芯柱上。同舟式绕阻的构造简易、生产制造便捷，心式油浸式变压器一般都选用这类构造。相叠式绕阻是将髙压绕阻和底压绕阻分为多个线饼，顺着铁芯柱更替排序而组成。以便有利于绝缘层和热管散热，髙压绕阻与底压绕阻中间留出油道而且在顶部和最下一层挨近铁轭处放置底压绕阻。相叠式绕阻的冲击韧性高，导线便捷，壳式油浸式变压器一般选用这类构造。
