产品介绍

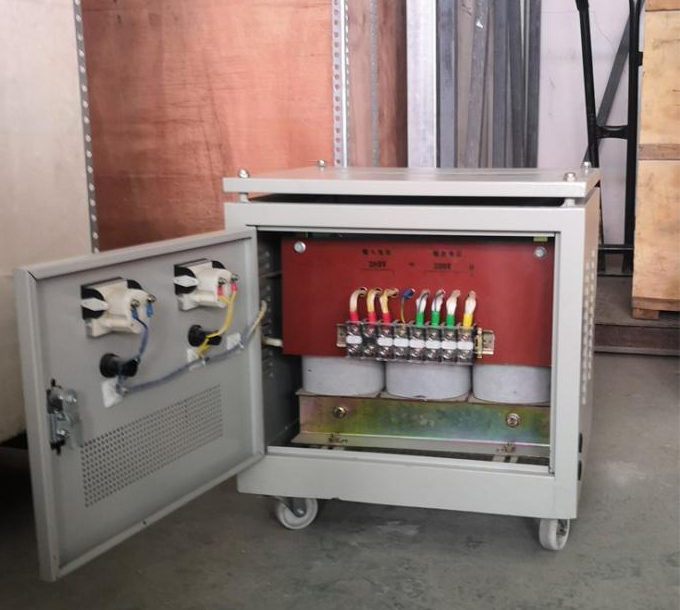

本公司在设计、生产进出口精密设备使用的变压器方面有无可比拟的优势,长期为欧姆龙、台达等众多国内外知名进出口设备厂家供应变压器。此系列三相380v转三相220v变压器专为企业设备电源配套使用，用以解决国内外电压不同而造成的设备无法使用之困惑(如三相输入1200v、1140v、690v、660v、440V、420V、400V、380V、360v三相输出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等，或依据客户要求设计)。其产品特征具有运行稳定、性能优良，更具有防火、防潮、安全可靠、节约电能及维护方便等优点。
◆适用场所
该系列三相380v转三相220v隔离变压器广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。
因当地电压不同，须转换电压之场所，专为电气机械设备而量身定做。◆容量：0.5KVA~5000KVA◆绝缘等级: F级或H级◆频率：50/60Hz(可依客户要求设计30Hz-400Hz)◆相数：三相◆执行标准1. JB/T9646-1999变压器标准2. GB 19212.5-2006隔离变压器标准3. GB1094.11-2007国家电力变压器标准
◆使用条件1.海拔不超过2000m。2.环境温度-25~+45℃3.空气相对湿度：最潮月的平均相对湿度为 90%4.电源电压的波形近似于正弦波。5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。6.无剧烈震动和冲击振动的地方7.无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方8.不受雨雪侵袭的场所
◆安装和使用说明
1．打开包装箱，取出说明书等备用件及本机，并仔细阅读《使用说明书》以便正确使用。2．将本变压器可靠固定在适当位置，保证不受振动和侵蚀。3．使用前，必须测试电路，电网电压是否为额定输入电压值，允许偏差+—5%若大大地超过该范围，应考虑前端添加稳压电源，以确保变压器可靠工作。4．选用适当截面导线按标识接好线，检查无误后，即可通电，本变压器正常工作。 接地线截面不小于 1.5MM 额定电流计算 电流 =额定容量（VA） ----------------------（A） 3X输出（输入）电压V
容量单位：1000VA=1KVA 1KW=1.25KVA
◆注意事项1．购买前，先估算好您所使用的电器的总容量 ，并使用留有相当裕量的变压器。2．当您使用多插头电压变压器时，电压可负载额定容量，其余各插头电压的容量应按与最 高电压的比例相应减少；且当有两组以上电压同时使用时，其负载电流总和不超得过变压器次级电流。3．安装前，应仔细校核铭牌及附件说明书的各项数据是否符合您的要求，确认无误后，方可安装使 用。4．通电工作后，变压器铁芯和线圈将发热（但温升不超过80℃）属正常现象，若温升过高，其至冒 烟，则应切断电源开关，重新检查您所使用的电器容量，予以调整。5．在运输中，应尽可能避免碰撞，切勿受潮，使用时，请注意维护，以保证变压器使用寿命。6．各接点螺母应紧固，以免街头打火，发热烧坏接头装置。7．为了确保变器安全，应装设保护装置（如熔断器、热脱扣器），可靠起到保护作用（过载保护装 置的断流容量一般取额定容量的1.1倍）。
◆装箱单1．产品一台 2．使用说明书一份 3．保险卡一张 4．合格证一份
◆产品尺寸表(1000V以下电压等级)
■技术参数
|
输入电压 |
额定电压±10% |
环境温度 |
-15℃-+40℃ |
|
输出电压 |
额定电压+5%(空载) |
海拔高度 |
<1000m |
|
效率 |
≥95% |
相对湿度 |
<90% |
|
波形失真 |
无附加波形失真 |
安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. |
|
|
功能 |
具有输入电压、输出电压、电流指示 |
||
|
保护 |
具有过流保护可长期无人值守工作 |
||
|
绝缘电阻 |
≥50M |
||
|
电气强度 |
工频正弦电压2000V历时1分钟无击穿及闪络现象 |
凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 |
|
|
过载能力 |
二倍的额定电流,维持1分钟 |
||
■规格型号及安装尺寸（ 5KVA~120KVA）
|
型 号 规格 |
三相380v转三相220v变压器 |
不带外壳产品尺寸(cm)/重量(kg) |
带外壳尺寸(cm)/重量(kg) |
|
SG-5KVA |
30×15×25/35 |
45×25×30/56 |
|
|
SG-6KVA |
30×16×25/40 |
45×25×30/64 |
|
|
SG-7KVA |
35×15×30/45 |
50×25×35/80 |
|
|
SG-8KVA |
35×16×30/55 |
50×25×35/80 |
|
|
SG-10KVA |
42×21×42/90 |
60×32×65/130 |
|
|
SG-15KVA |
52×24×52/135 |
70×35×77/185 |
|
|
SG-20KVA |
52×24×52/180 |
70×35×77/220 |
|
|
SG-30KVA |
55×28×65/220 |
80×40×87/260 |
|
|
SG-40KVA |
61×30×65/265 |
90×50×95/320 |
|
|
SG-50KVA |
61×30×65/295 |
90×50×95/360 |
|
|
SG-60KVA |
70×32×66/370 |
100×50×105/440 |
|
|
SG-80KVA |
70×32×67/450 |
100×50×105/530 |
|
|
SG-100KVA |
75×35×68/490 |
100×50×105/570 |
|
|
SG-120KVA |
75×35×68/520 |
100×50×105/600 |
中国宏业电器是一家专业从事变压器、稳压器等变配电设备的高新技术企业，主营产品有：变压器,稳压器,变频器,电压增压器,调压器,直流电源,UPS电源,设备配套电源等系列产品，以上产品价格请添加客服咨询。
