磁饱和稳压器

磁饱和稳压器厂家，中国宏业电器，采用LC谐振原理的磁饱和稳压器，这种稳压器原件少、结构简单、稳压范围宽、过载能力强，但损耗大、噪声大、体积笨重，现在使用比较少；采用磁饱和原理、利用磁放大器调整的电子交流稳压器，曾一度广泛应用于各个领域，如早期生产的614系列电子稳压器，这类稳压器稳压精度高，但电路复杂，制造工艺要求较高，因价格较高，家用电器很少使用，现在仍有生产，但使用相对减少。

采用补偿环节实现输出电压稳定的稳压器，一些资料叫做净化交流稳压电源，其基本原理也是调节电抗器，与早期的614稳压器有很多相似之处，由于采用电子电路，稳压精度较高、响应快、电路简单，但输入侧电流失真度大、输出电压对输入电压存在相移、由于价格适中等优点，应用比较多；采用高频脉宽调制技术实现稳压，控制功能强，易于实现智能化，是具有前途的交流稳压电源，因其电路复杂，价格较高，一般场合使用较少。

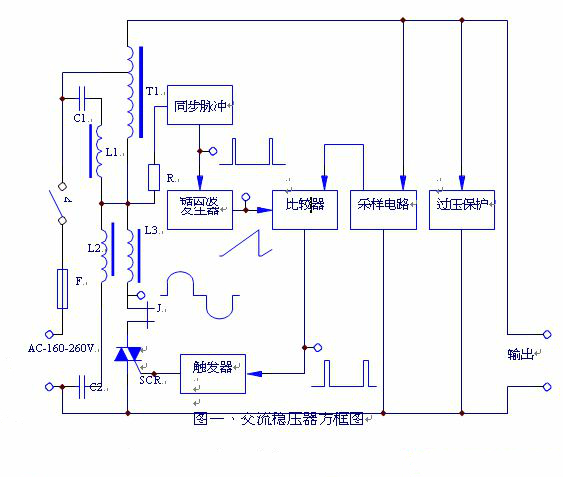

图一是这种稳压器的方框图，T1为自耦变压器，与铁芯电感L3及双向可控硅SCR串联之后接入市电，当市电电压或负载波动引起输出电压变化时，通过采样电路、比较器及触发器控制双向可控硅的导通角度，改变通过的电流，进而改变补偿电压△U的大小及相位，从而达到稳定输出电压的目的。L3用来平滑可控硅通过的电流波形，L2、C2组成三次谐波串联揩振支路，L1、C1组成五次谐波串联谐振支路，用来滤出高次谐波改善电流及输出电压波形。为了防止稳压电源失控出现的高压，电路中还设置了输出过压保护电路，通过继电器J切断回路对负载实现保护。

双向可控硅是这种稳压器中的调节元件，从电路图中不难看出，双向可控硅和电抗器L3 与自耦变压器 TI 是串联的，改变可控硅的导通角就改变了自耦变压器原边的激磁电流， 反映在输出 A-C 两端的就是电压变化。如果 A-C 两端电压升高，通过控制电路令可控硅的 导通角减小，激磁电流也减小，A-C 电压随之降低；反之，当 A-C 两端电压降低，通过控制电路令可控硅的导通角加大，激磁电流就会增大，A-C 电压随之升高，自动调节的结果， 从而保证了 A-C 两端电压基本不变。
