三相四线调压器（380V/0-500V），可调三相调压电源

应用范围

调压

冷却形式

干式

频率特性

低频

调压方式

手动/电动

电源相数

三相/单相

铁心形式

环形

工作效率

≥95%

冷却方式

自然冷式

外形结构

立式

防潮方式

开放式

输入电压

220v/380v(电压可定做）额定电压±10%

环境温度

15℃+40℃

输出电压

0-250v/0-430(电压可定做）额定电压+5%（空载）

海拔高度

＜1000m

相对湿度

＜90%

工作效率

≥95%

波形失真

无附加波形失真

绝缘电阻

三相>2MΩ单相>5MΩ凡是特殊使用条件及要求，应由使用商和我厂协商

电气强度

工频正弦电压3000v历时1分钟无击穿及闪烁现象

过载保护

二倍额定电流可维持1分钟

基本原理调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到**值

规格型号

产品尺寸(cm)

重量(kg)

包装尺寸(cm)

台装

TDGC2J单相

0.5KVA

14×16×20

4.2

34×45×22

6

TDGC2J单相

1KVA

17×21×23

6.5

25×42×40

4

TDGC2J单相

2KVA

21×25×23

11.8

25×50×44

2

TDGC2J单相

3KVA

24×27×23

14.5

29×49×26

2

TDGC2J单相

5KVA

35×38×27

26

39×42×31

1

TDGC2J单相

7KVA

35×38×27

26.5

39×42×31

1

TDGC2J单相

10KVA

35×43×43

54

43×48×51

1

TDGC2J单相

15KVA

35×43×59

80

43×48×67

1

TDGC2J单相

20KVA

35×43×59

83

43×48×67

1

TDGC2J单相

30KVA

35×43×110

165

45×48×117

1

TDGC2J单相

40KVA

35×43×110

171

45×48×117

1

TSGC2J三相

3KVA

17×21×52

21

25×26×58

1

TSGC2J三相

6KVA

21×25×52

31

29×30×58

1

TSGC2J三相

9KVA

24×27×52

42

32×30×58

1

TSGC2J三相

12KVA

35×40×59

73

43×43×67

1

TSGC2J三相

15KVA

35×40×59

79

43×43×67

1

TSGC2J三相

20KVA

35×40×59

81

43×43×67

1

TSGC2J三相

30KVA

35×43×110

165

45×47×117

1

TSGC2J三相

40KVA

35×43×110

170

45×47×117

1

TSGC2J三相

45KVA

35×43×110

175

45×47×117

1

TSGC2J三相

50KVA

35×43×110

180

45×47×117

1

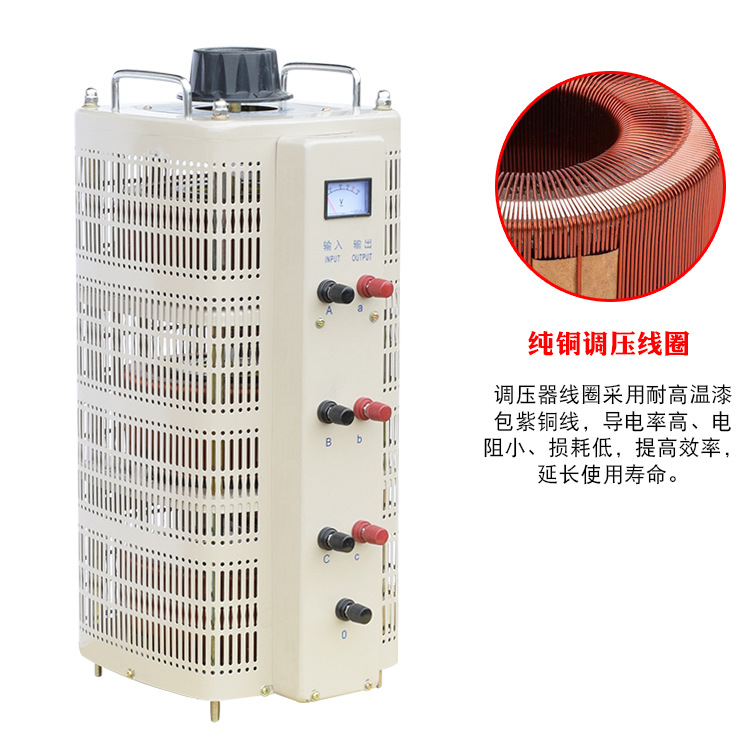

产品特点1，采用高导磁有取向直矽钢片，因此损耗小。2，采用机械自动绕线，匝于匝之间均匀，每一条线拉直与平行，因此接触面平整。3，采用耐热的树脂材料来寝漆、固化、使调压器更耐热。4，采用机械磨研，使接触表面平滑如镜。5，采用传统多碳刷设计，使电刷的接触面增大，减小每个碳刷承受的电流，降低温升。6，采用高性能的电刷，增加导电率，消灭火花。7，采用铜表面焊接，减少接触电阻，降低温升。8，采用耐热的弹性金属材料，使机械压力长期稳定，减少接触的温升。

适用范围该系列产品广泛用于工业生产、科学实验及家用电器的测试等领域中的调压设备、检验和实验设备、整流设备、电器产品老化实验设备、功率控制设备、实现调压、控温、调速、调光和功率控制等目的。适用场地：化工冶金仪器仪表机械制造轻工工业家用电器等。
