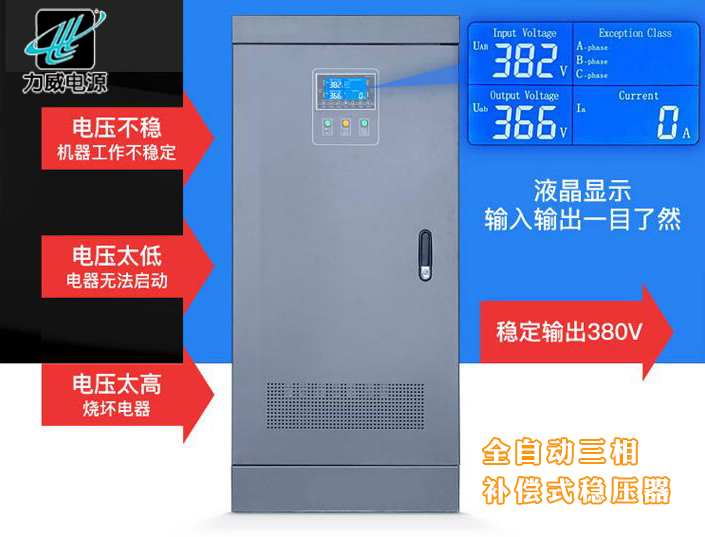

HY系列大功率三相自动补偿式电力稳压器，为稳定交流电压而设计。当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压的稳定。HY系列电力稳压器系列产品与其它型式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳等优点，HY大功率稳压器适用负载广泛，能承受瞬时超载，可长期连续工作，手动/自动随意切换，设有过压保护、缺相、相序保护及机械故障自动保护，以及体积小、重量轻、使用安装方便、运行可靠。
电力稳压器原理：
HY系列电力稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、电动机控制与传动机构，电控操作电路，保护电路等组成。

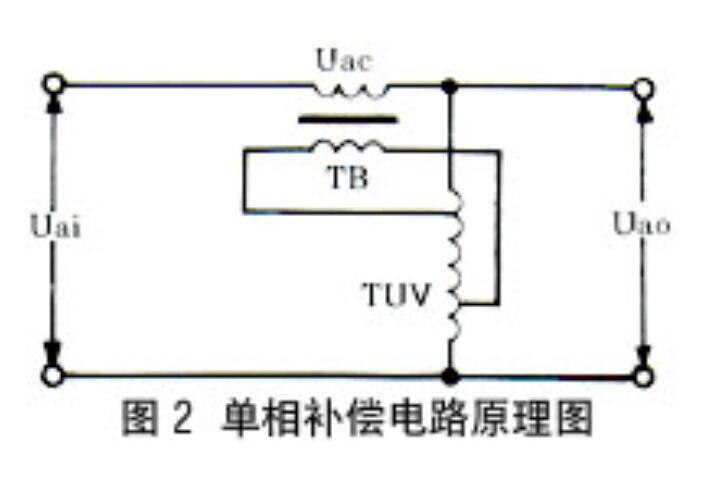

调压变压器TUV的一次绕组接成Y形连接在稳压器的输出端，二次绕组连接补偿变压器TB的一次绕组，而补偿变压器工作原理，若不计补偿变压器阻抗压降，Uao=Uai+Uac
式中：Uai-稳压器A相输入电压；
Uao-稳压器A相输出电压；
Uac-稳压器A相补偿电压；
其原理是:当A相输出电压Uai增加△Uai时，补偿电压Uac也相应改变△Uac且△Uac=-△Uai时，使A相输出电压Uao保持不变，同理B相、C相也是如此。
其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制电动机SM转动，经减速机构并有链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压器的第二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压精度允许的范围内，从而达到自动稳压的目的。
使用场合：
HY三相大功率电力稳压器可以广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等需要稳压的场所。
稳压器正常使用条件为：
1、环境温度：-15℃-45℃ 2、海拔高度：＜1000M 3、相对湿度：小于95%
4、无严重影响稳压器绝缘的气体，蒸汽、化学沉积、灰尘、污垢及其其它爆炸和腐蚀性介质。
5、HY系列稳压器安装场所无严重振动或颠簸。
技术参数：
输入电压 380V±20℅或宽电压特殊定制 单相220V±20℅ 过压 输出超过额定电压10℅（可调整），延时3-5电源
输出电压 380V±5℅之内可选择 单相220V±5℅之内可选择 欠压 输出低于额定电压-15℅（可调整），延时3-5秒切断输出电源
稳压精度 1-5℅可设定 延时 2秒切断输出电源
频率 50Hz/60Hz 短路 当负载设备短路时，切断输出电源
应变时间 ≤0.05S 过流 超过额定输出电流时，延时3-5秒切断输出电源
稳定时间 输入电压相对额定值阶跃变化10℅，其稳定时间≤0..08S 逆相 当三相电相序出现错误时，机器报警并切断输出电源
缺相 当三相电出现缺相时，机器报警并切断输出电源
旁路 当稳压器故障或维修时，具备电源手动或自动直通装置
附加波形失真 ≤1℅ 耐压 整机对地2000VAC/分无击穿、无飞弧现象
噪声 ＜55dB 绝缘电阻 整机对地≥2MΩ
效率 50KVA以下大于95℅，100KVA以上大于98℅ EMI滤波装置 可有效滤除电网的谐波干扰（可选配置）
相对湿度 20℅-90℅ 避雷装置 当电网瞬时变化及感应雷击时，能起到良好的浪涌电流保护效果（可选配置）
工作方式 可长期连续无人值守工作 监控接口 具备RS232、RS485接口，实现遥控、遥信、遥测功能（可选配置）

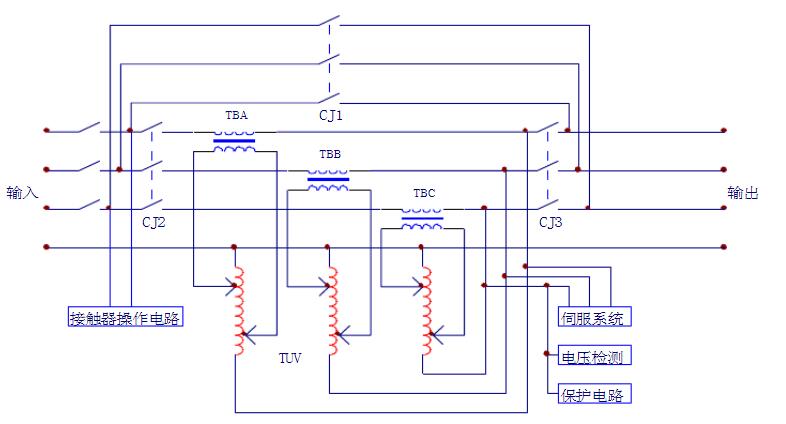

电气原理图：
稳压器选购注意事项 ：
交流电力稳压器是以输出功率(kVA)为标称额定容量，而一般情况下负载都不是纯电阻性的，即功率因数COS￠≠1，稳压器实际能输出的有功功率kW容量(kVA)×COS￠。所以在实际选型时要按用电设备的额定功率、功率因数和负载类型等具体情况来合理选择稳压电源，其输出功率应留有适当余量，特别是冲击性负载选型时余量要更大。
中国宏业电器是一家专业从事变压器、稳压器等变配电设备的高新技术企业，主营产品有：变压器,稳压器,变频器,电压增压器,调压器,直流电源,UPS电源,设备配套电源等系列产品，以上产品价格请添加客服咨询。
