工作原理讲解,一看就懂）
变压器是变换交流电压、交变电流和阻抗的器件， 当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
基本组成

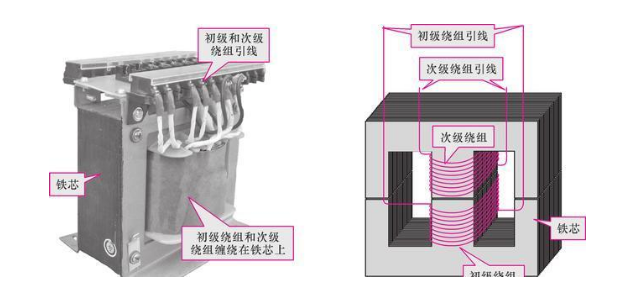

干式变压器组成部件包括器身(铁芯、绕组、绝缘、引线)、油式变压器由变压器油、油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜及测温装置等)和出线套管。
1、铁芯
铁芯是变压器中主要的磁路部分。通常由含硅量较高，厚度分别为0.35 mm、0.3mm、0.27 mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。
铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组;横片是闭合磁路之用。
铁芯结构的基本形式有心式和壳式两种。
2、绕组
绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。
变压器工作原理

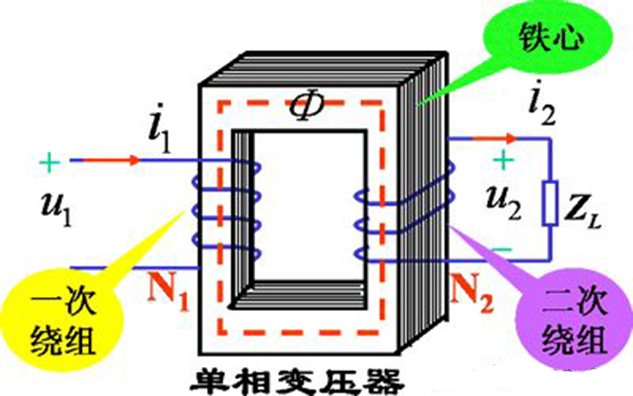

以单相变压器为例，单相变压器有两个线圈共同绕在一个闭合铁芯上，如右图所示，其中与电源相连的线圈称为原边线圈，与原边线圈相关的各量的标示符号均在右下角标注以角码1，如U1、I1等，与负载项链的线圈称为副边线圈，相关度额各量的标示符号均在右下角标注角码2，如U2、I2等。
此变压器工作原理为：当变压器的原绕组施以交变电压u1时，便在原绕组中产生一个交变电流i1，这个电流在铁芯中产生交变磁通Φ，因为原、副绕组在同一个铁芯上，所以当磁通Φ穿过副绕组时，便在变压器副边产生感应电动势e2（即变压电压）。变压器中感应电动势的大小是和线圈的匝数、磁通的大小及电源的频率成正比。
