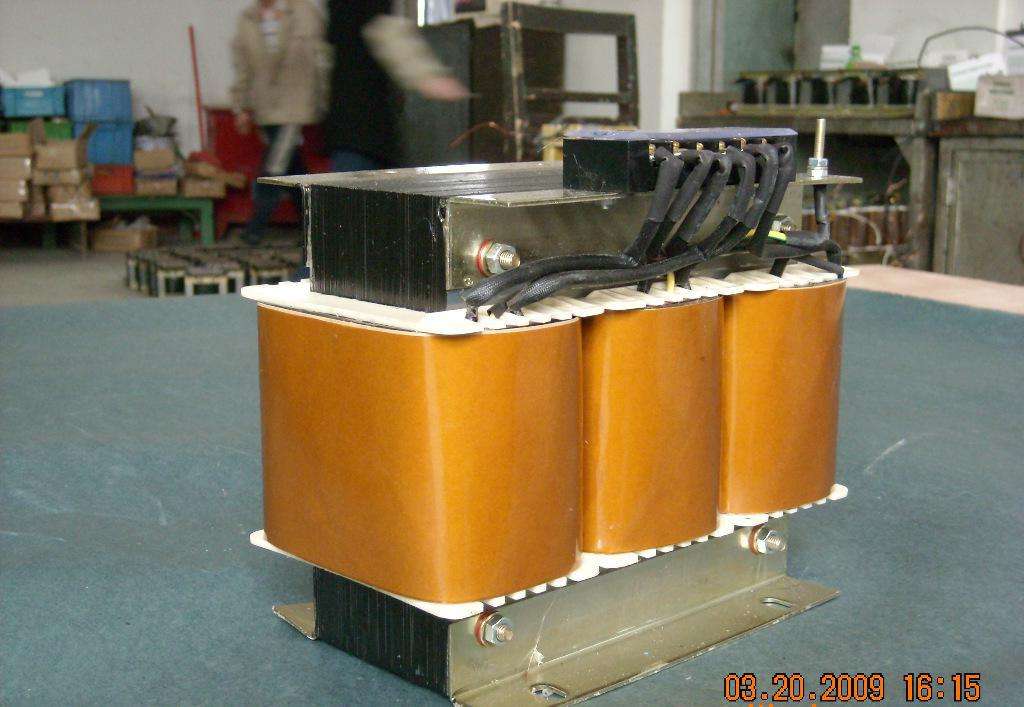

三相）OSG自耦变压器，自耦变压器怎么接线（附图）

降压型、升压型自耦变压器接线图（图中380v为输入，KM2接输出）

OSG自耦变压器的原理

1、自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.

2、其实自耦变压器原理和普通变压器一样的，只不过他的原线圈就是它的副线圈,一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压,自耦变压器是自己影响自己.

3、自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的OSG自耦变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。
