三相调压器,三相调压器怎么接线（附接线图

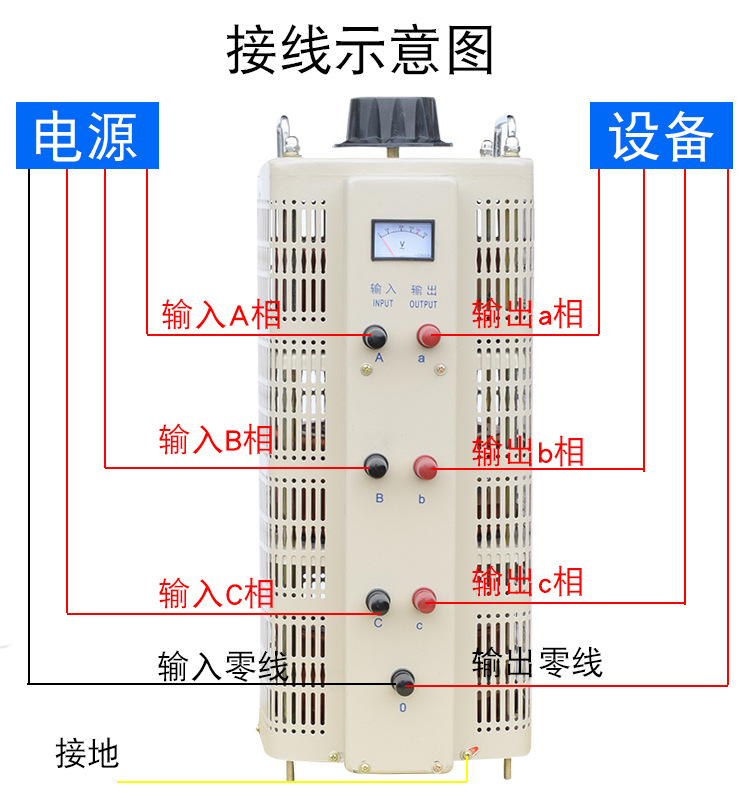

三相调压器怎么接线（这里附接线图

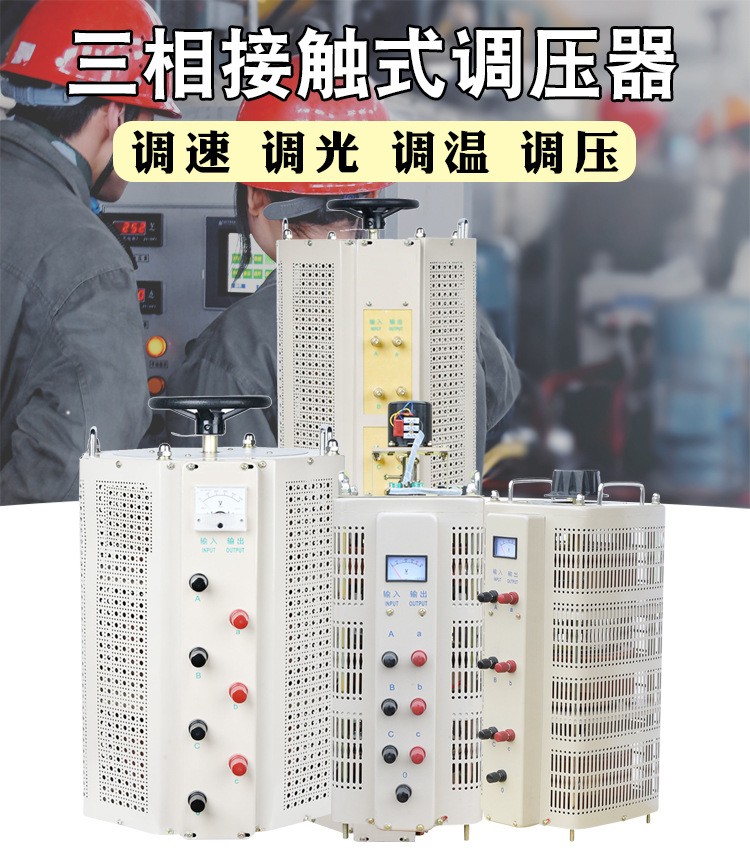

TDGC、TSGC系列属于接触式调压器，TDGC为单相调压器，TSGC系列为三相调压器，本系列调压器是由进口硅钢片制作的节能型新产品，可连续调节输出电压(单相0—250V、三相0—430V)，调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到最大值；具有无波形失真、体积小、效率高、使用方便、运行可靠等特点。

一、概述 该系列接触调压器是干式自冷自藕式接触调压，可广泛用于工业（如冶金、化工、仪器仪表、机电制造、轻工等）科学实验、公用设施、家用电器中，以实现调压、控温、调光、功率控制等目的。

二、结构特点 该产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠，能长期运行等特点，是一种理想的交流调压电源。

三、主要技术数量

 产品名称 规格型号额定容量 相数额定频率 输入电压 输出电压 输出电流 三相调压器 TSGC2J-3KVA3KVA 3 50Hz 380V 0-430V4A 三相调压器 TSGC2J-6KVA6KVA 3 50Hz 380V 0-430V8A 三相调压器 TSGC2J-9KVA9KVA 3 50Hz 380V 0-430V 12A 三相调压器 TSGC2J-15KVA15KVA 3 50Hz 380V 0-430V 20A 三相调压器 TSGC2J-20KVA20KVA 3 50Hz 380V 0-430V 27A 三相调压器 TSGC2J-30KVA30KVA 3 50Hz 380V 0-430V 40A 三相调压器 TSGC2J-40KVA40KVA 3 50Hz 380V 0-430V 54A

四、三相调压器规格、尺寸、重量

 产品名称 规格型号 长cm 度cm 高cm装箱以数 净重kg  三相调压器 TSGC2J-3KVA21.7cm 18.7cm48cm1台 21kg 三相调压器 TSGC2J-6KVA26.2cm 22.7cm48cm1台 31.5kg 三相调压器 TSGC2J-9KVA28.5cm 26.5cm48cm1台 41kg 三相调压器 TSGC2J-15KVA 39.5cm 35cm58cm1台 89.5kg 三相调压器 TSGC2J-20KVA 40.8cm 35cm58cm1台119.5kg 三相调压器 TSGC2J-30KVA 41.8cm 35cm 108cm1台179kg 三相调压器 TSGC2J-40KVA 41.8cm 35cm 108cm1台192kg

中国宏业电器是一家专业从事变压器、稳压器等变配电设备的高新技术企业，主营产品有：变压器,稳压器,变频器,电压增压器,调压器,直流电源,UPS电源,设备配套电源等系列产品，以上产品价格请添加客服咨询。
