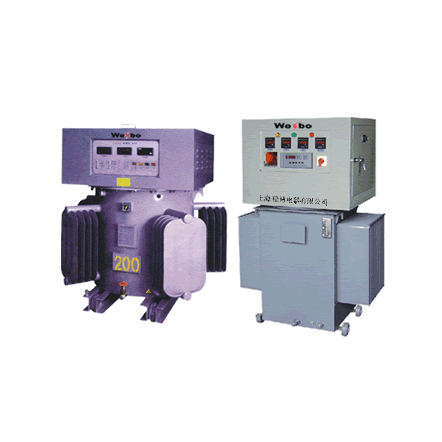

HY油浸式感应无触点稳压器

油浸式感应无触点稳压器

产品介绍

产品概述：
油浸式稳压器由调压变压器TS（包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件）等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压，转动范围在180º内，并在油箱上端设有电器限位及机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定，放入油箱中，箱内装有10#变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。具有错相、缺相、超压、过流保护；主回路无触点调节、无机械磨损、无火花产生、无干扰影响、故障率低等特点；而且耐强冲击、瞬间超载能力非常强、使用寿命长、无需维护等优点。
主要特点：
1、输出电压精确
　　 控制基板采用精密逻辑电路配合精密组件，在恶劣的环境，均可以以最精确的电压输出，精确度在380V±(1　　～3%)内，可自由设定。
2、无段电压调整（无刷式）
　 　感应式、无触点在负载电压，呈线性升压降压调整。
3、特性优良
　　 采用日制高磁柬矽钢片，使用空载损失、无载电流减到最低。使稳压器发挥最高性能，减少电力损耗。
4、超足容量、超载能力强
　 　本稳压器可100%负载，连续使用且可使瞬间2-3倍电流通过，而不致损坏本机。
5、坚固耐用、使用年限长
　 　内部主体为感应电压调整器IVR内无碳刷等接触器及元件，帮永不磨损，坚固耐用为主要特点。
6、易保养及维护
　 　采用模组化设计，所有元件均已规格化。只需保持内部清洁，无需任何特别保养。
7、适合做超大容量
　 　感应式单机可做超大1600KVA以上机型。
适用范围：
　

SMT、CNC、PCB、火花机、大型机床、塑胶模具厂等，车间稳压、全厂稳压等……

技术参数：

产品名称 TNSJA 油浸感应式稳压器
输入电压380V±15% 或380V±20%
输出电压380V
频率 50HZ
规格 10、20、30、50、75、100、120、150、200、250、300、350、400、500、600、700、800、1000、1250、1600、2000、2500、3200、3600KVA
抗电强度200V/60S<10mA
绝缘电阻>20MΩ
效率 98%
稳压精度±1～5%(可设置)
响应时间<1S
波形失真<3%
环境温度-5℃～+40℃
对比湿度<95%
温升 ≤55℃
噪音 <65dB
保护功能过/欠压、相序、过流、过载

TNSJA油浸感应式稳压器

规格 输出电流产品尺寸重量 规格 输出电流 产品尺寸 重量

（A）（MM）（KG） （A）（MM）（KG）

TNSJA-10KVA 15。2ф900×1280 295 TNSJA-500KVA760ф1280×1570 1297
TNSJA-20KVA 30。4ф900×1280 300 TNSJA-600KVA 912ф1280×1760 1516
TNSJA-30KVA 45。6ф900×1280 335 TNSJA-630KVA 957ф1280×1760 1590
TNSJA-50KVA 76 ф900×1280350 TNSJA-660KVA 1002 ф1280×1760 1650
TNSJA-75KVA 114ф900×1280 395 TNSJA-700KVA 1064 ф1380×20001750
TNSJA-100KVA152ф900×1280 430 TNSJA-800KVA 1216 ф1380×2000 1860
TNSJA-120KVA182ф1120×1450580 TNSJA-900KVA 1367 ф1380×2000 1950
TNSJA-150KVA228ф1120×1450675 TNSJA-1000KVA1520ф1380×2000 2040
TNSJA-200KVA304ф1120×1450694 TNSJA-1250KVA1895 ф1380×2000 2110
TNSJA-220KVA334 ф1120×1450730 TNSJA-1600KVA2425 ф1380×2250 2320
TNSJA-250KVA380ф1120×1450760 TNSJA-2000KVA3030ф1380×2250 2530
TNSJA-300KVA455。8 ф1280×15701000TNSJA-2500KVA 3798ф1380×2250×22503220
TNSJA-350KVA532 ф1280×15701100TNSJA-3200KVA 4862ф1380×2250×22504120
TNSJA-400KVA607。8ф1280×15701150TNSJA-3600KVA5470ф1380×2250×22505150
