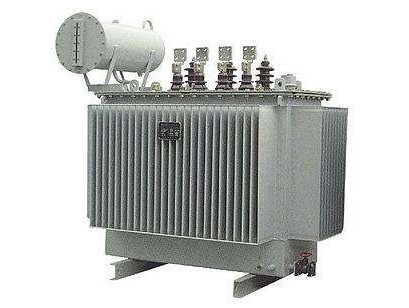

电力变压器工作原理<
电力变压器的一次绕组（一次绕组）与交流电源接通后，经绕组内流过交变电流产生磁通，在这个磁通作用下，铁芯中便有交变磁通，即一次绕组从电源吸取电能变为磁能，在铁芯中同时交（环）链厚、副边绕组（二次绕组），由于电磁感应作用，分别在原、二次绕组产生频率相同的感应电动势。如果此时二次绕组接通负载，在二次绕组感应电动势作用下，便有电流流过负载，铁芯中的磁能又转换为电能。这就是电力变压器利用电磁感应原理将电源的电能传递到负载中的工作原理。
在主磁通的作用下，两侧的线圈分别产生感应电势，电势的大小与匝数成正比， K 为电力变压器变比。
电力变压器电流之比与一、二次绕组的匝数成反比 即
电力变压器匝数多的一侧电流小，匝数少的一侧电流大。电力变压器的原、副线圈匝数不同，起到了变压作用。电力变压器一次侧为额定电压时，其二次侧电压随着负载电流的大小和功率因素的高低而变化。
电力变压器分类
1、按功能分：
电力变压器按功能分，有升压变压器和降压变压器两大类。工厂变电所都采用降压变压器。终端变电所的降压变压器，也称配电变压器。
2、按容量分：
电力变压器按容量系列分，有R8容量系列和R10容量系列两大类。
R8容量系列指容量等级是按R8≈1.33倍数递增的，我国老的变压器容量等级采用此系列，如：100kvA、135kvA、180kvA、240kvA、320kvA、420kvA、560kvA、750kvA、1000kvA等。
R10容量系列 指容量等级是按R10 ≈ 1.26倍数递增的。R10系列的容量等级较密，便于合理选用，是IEC（国际电工委员会）推荐采用的。我国新的变压器容量等级采用此系列，如：100KVA、125kvA、160kvA、200kvA、250kvA、315kvA、400kvA、500kvA、630kvA、800kvA、1000kvA。
3、按相数分：
电力变压器按相数分，有单相和三相两大类。工厂变电所通常都采用三相电力变压器。
4、按调压方式分：
电力变压器按调压方式分，有无载调压（又称无励磁调压）和有载调压两大类。工厂变电所大多数采用无载调压变压器。
5、按绕组结构分：
电力变压器按绕组结构分，有单绕组自耦变压器、双绕组变压器、三绕组变压器。工厂变电所大多采用双绕组变压器。
6、按绕组绝缘及冷却方式分类：
电力变压器按绕组绝缘及冷却方式分，有油浸式、干式和充气式（SF6）等。其中油浸式变压器，又有油浸自冷式、油浸风冷式、油浸水冷式和强迫油循环冷却式等。工厂变电所大多采用油浸自冷式变压器。
所谓充气式变压器是指变压器的磁路（铁心）与绕组均位于一个充有绝缘气体的外壳内的变压器。以往，一般情况下是采用SF6气体，所以又称气体绝缘变压器
7、按绕组导体材质分：
电力变压器按绕组导体材质分，有铜绕组变压器和铝绕组变压器两大类。工厂变电所过去大多采用铝绕组变压器，但低损耗的铜绕组变压器现在得到了越来越广泛的应用。
电力变压器运行规程
1.电力变压器(下称变压器)运行的基本要求、运行方式的要求。可用于电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。
2.执行标准查看国家规定相关资料。
3.1保护、测量、冷却装置
3.1.1变压器应按有关标准的规定装设保护和测量装置。
3.1.2油浸式变压器本体的保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。干式变压器有关装置应符合相应技术要求。
3.1.3变压器用熔断器保护时，熔断器性能应当满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点应当直接接地。
3.1.4装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1百分一1.5百分的升高坡度。
3.1.5变压器的冷却装置应符合以下要求：
a．按制造厂的规定安装全部冷却装置；
b．强油循环的冷却系统应当有两个独立的工作电源并能自动切换。当工作电源发生故障时，应白动投入备用电源并发出音响及灯光信号；
c．强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动（水冷的可手动）投入备用冷却器；
d．风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置；
e．水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa（制造厂另有规定者除外）。冷却器出水侧应有放水旋塞；
f．强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀；
g．强油循环冷却的变压器，应能按温度和（或）负载控制冷却器的投切。
3.1.6变压器应按下列规定装设温度测量装置：DL/T572一95
a．应有测量顶层油温的温度计（柱上变压器可不装），无人值班变电站内的变压器应装设指示顶层油温较高值的温度计；
b.1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号；
c.8000kVA及以上的变压器应装有远方测温装置；
d．强油循环水冷却的变压器应在冷却器进出口分别装设测温装置；
e．测温时，温度计管座内应充有变压器油；
f．干式变压器应按制造厂的规定，装设温度测量装置。
3.1.7无人值班变电站内200O0kVA及以上的变压器，应装设远方监视负载电流和顶层油温的装置。无人值班的变电站内安装的强油循环冷却的变压器，应有保证在冷却系统失去电源时，变压器温度不超过规定值的可靠措施，并列入现场规程。
3.2有关变压器运行的其它要求
3.2.1大中型变压器应有临时性起吊钟罩设施及所需的工作场地。
3.2.2释压装置的安装应保证事故喷油畅通，并且不致喷入电缆沟、母线及其它设备上，必要时应予遮挡。
3.2.3变压器应有铭牌，并标明运行编号和相位标志。安装在变压器室内或台上、柱上的配电变压器亦应编号并悬挂警告牌。
3.2.4变压器在运行情况下，应能查看储油柜和套管油位、顶层油温、气体继电器，以及能取气样等，必要时应装设固定梯子。
3.2.5室（洞）内安装的变压器应有足够的通风，避免变压器温度过高。装有机械通风装置的变压器室，在机械通风停止时，应能发出远方信号。变压器的通风系统一般不应与其他通风系统连通。
3.2.6变压器室的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险”标志牌。
3.2.7安装油浸式电力变压器的场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。
3.2.8安装在震级烈度为七级及以上地区的变压器，应考虑下列防震措施：a．将变压器底盘固定一于轨道上；
b．变压器套管与软导线连接时，应适当放松；与硬导线连接时应将过渡软连接适当加长；
c．冷却器与变压器分开布置时，变压器应经阀门、柔性接头、连接管道与冷却器相连接；
d．变压器应装用防震型气体继电器；
e．柱上变压器的底盘应与支架固定，上部应与柱绑牢。3.2.9当变压器所在系统的实际短路表观容量大于GB1094.5中表2规定值时，对运行中变压器应采取限制短路电流的措施。变压器保护动作的时间应小于承受短路耐热能力的持续时间。3.2.10如在变压器上安装反映绝缘情况的在线监测装置，其电气信号应经传感器采集，并保持可靠接地。采集油中溶解气样的装置，应具有良好的密封性能。3.3技术文件
3.3.1变压器投入运行前，施工单位需向运行单位移交下列技术文件和图纸。
3.3.1.1新设备安装竣工后需交：
a．制造厂提供的说明书、图纸及出厂试验报告；
b．本体、冷却装置及各附件（套管、互感器、分接开关、气体继电器、压力释放阀及仪表等）在安装时的交接试验报告、器身吊检时的检查及处理记录等；
c．安装全过程（按GBJ148和制造厂的有关规定）记录
d．变压器冷却系统，有载调压装置的控制及保护回路的安装竣工图；
e．油质化验及色谱分析记录；
f．备品配件清单。
3.3.1.2检修竣工后需交：
a．变压器及附属设备的检修原因及检修全过程记录；
b．变压器及附属设备的试验记录；c．变压器的干燥记录；
d．变压器的油质化验、色谱分析、油处理记录。
3.3.2每台变压器应有下述内容的技术档案：
a．变压器履历卡片；
b．安装竣工后所移交的全部文件；
c．检修后移交的文件；
d．预防性试验记录；
e．变压器保护和测量装置的校验记录；
f．油处理及加油记录；
g.．其它试验记录及检查记录；
h．变压器事故及异常运行（如超温、气体继电器动作、出口短路、严重过电流等）记录。
3.3.3变压器移交外单位时，将变压器的技术档案一并移交。
4．
4.1一般运行条件
4.1.1变压器的运行电压一般不应高于该运行分接额定电压的105百分。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通），允许在不超过110百分的额定电压下运行，对电流与电压的相互关系如无特殊要求，当负载电流为额定电流的K(K簇1）倍时，按以下公式对电压U加以限制(1）并联电抗器、消弧线圈、调压器等设备允许过电压运行的倍数和时间，按制造厂的规定。
4.1.2无励磁调压变压器在额定电压士5百分范围内改换分接位置运行时，其额定容量不变。如为一7.5百分和一10百分分接时，其容量按制造厂的规定；如无制造厂规定，则容量应相应降低2.5百分和5百分。有载调压变压器各分接位置的容量，按制造厂的规定。
4.1.3油浸式变压器顶层油温一般不应超过表1的规定（制造厂有规定的按制造厂规定）。当冷却介质温度较低时，顶层油温也相应降低。白然循环冷却变压器的顶层油温一般不宜经常超过85℃。
电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
较为节能的电力变压器是非晶合金铁心配电变压器，其优点是，空载损耗值特低。能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须合理选取非晶合金的特性参数。
