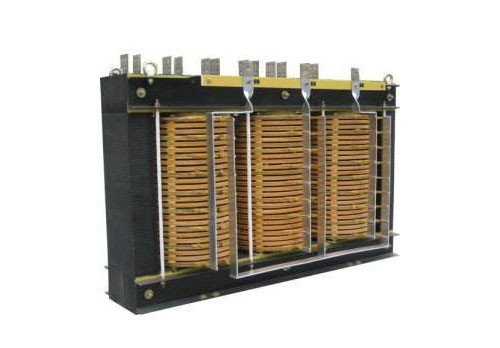

整流变压器

整流变压器参数

额定功率:50/60(KVA)整流变压器

效率(η):98百分

电压比:400/220(V)

外形结构:立式

冷却方式:自然冷式

防潮方式:开放式

绕组数目:双绕组

铁心结构:心式

冷却形式:干式

铁心形状:U型

电源相数:单相

频率特性:低频

应用范围:整流

常用整流电路为单相半波、单相全波、三相半波、三相全波(Y或△)桥式、三相曲折式(Zo形)、六相Y形(中点接线)、六相叉形(又曲折形)、六相Y形并联桥式(带平衡电抗器)、六相△Y形串联桥式、十二相四曲折形带平衡电抗器、六相Y形或△形式、六相(十二、二十四相)双反星形带平衡电抗器，或多套并联桥式、双反星电路。直流电流可达25KA，直流电压从几十伏至几百伏，阀侧常采用同相逆并联方法出线。

这时我们还需要了解整流变压器在运行中基本参数的变化：

1、额定正向平均电流：在规定环境温度和标准散热条件下，允许连续通过的工频正弦半波电流的平均值。

2、额定反向峰值电压：它等于反向较高测试电压的一半。反向较高测试电压规定为反向漏电流急速增加反向特性曲线开始弯曲时的电压。

整流变压器工作原理图

如下：

应用整流变化学行业中，大功率整流装置也是二次电压低，电流很大，因此它们在很多方面与电炉变是类似的，即前所述的结构特征点，本产品也同样具备。整流变压器特点是二次电流不是正弦交流了，由于后续整流元件的单向导通特征，各相线不再同时，流有负载电流而是软流导电，单方向的脉动电流经滤波装置变为直流电，整流变压器的二次电压，电流不仅与容量连接组有关，如常用的三相桥式整流线路，双反量带平衡电抗器的整流线路，对于同样的直流输出电压、电流所需的整流变压器的二次电压和电流却不相同，因此整流变压器的参数计算是以整流线路为前提的，一般参数计算都是从二次侧开始向一次侧推算的。

由于整流变绕组电流是非正弦的含有很多高次谐波，为了减小对电网的谐波污染，为了提高功率因数，提高整流设备的脉波数，这可以通过移相的方法来解决。移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移。

整流变压器的作用

一、电化学工业

这是应用整流变压器的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。

二、牵引用直流电源

用于矿山或城市电力机车的直流电网。由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。为此这类变压器的温升限值和电流密度均取得较低。阻抗比相应的电力变压器大30百分左右。

三、传动用直流电源

主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。

四、直流输电用

这类整流变压器的电压一般在110kV以上，容量在数万千伏安。需特别注意对地绝缘的交、直流叠加问题。

整流变压器是整流设备的电源变压器。整流设备的特点是原边输入交流，而副边输出通过整流元件后输出直流。 作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而的。

功能：

1.是供给整流系统适当的电压；

2.是减小因整流系统造成的波形畸变对电网的污染。

应用整流变化学行业中，大功率整流装置也是二次电压低，电流很大，因此它们在很多方面与电炉变是类似的，即前所述的结构特征点，整流变压器也同样具备。整流变压器特点是二次电流不是正弦交流了，由于后续整流元件的单向导通特征，各相线不再同时，流有负载电流而是软流导电，单方向的脉动电流经滤波装置变为直流电，整流变压器的二次电压，电流不仅与容量连接组有关，如常用的三相桥式整流线路，双反量带平衡电抗器的整流线路，对于同样的直流输出电压、电流所需的整流变压器的二次电压和电流却不相同，因此整流变压器的参数计算是以整流线路为前提的，一般参数计算都是从二次侧开始向一次侧推算的。

由于整流变绕组电流是非正弦的含有很多高次谐波，为了减小对电网的谐波污染，为了提高功率因数，提高整流设备的脉波数，这可以通过移相的方法来解决。移相的目的是使整流变压器二次绕组的同名端线电压之间有一个相位移。
