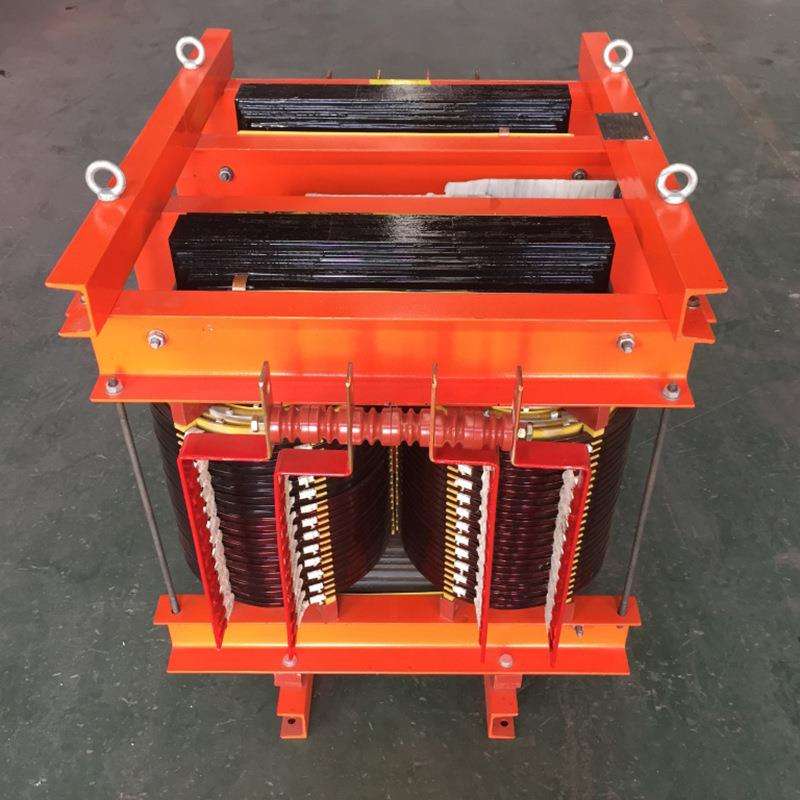

三相变单相变压器产品图片
详细介绍
详细介绍
产品描述
S-D斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器相同。斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央，便可组成“T”形结的三相高压绕组。每个低压绕组均是简单的单相绕组，它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压绕组和电流却与普通单相变压器不同。
|
型号 |
额定容量(KVA) |
相数 |
额定电压 |
损耗 |
空载 |
阻抗 |
连接组别 |
外限尺寸(mm) |
||
|
一次(V) |
二次(V) |
空载(W) |
短路(W) |
电流% |
电压% |
长x宽x高 |
||||
|
S/D-20 |
20 |
3 |
380 |
根 据 用 户 要 求 任 意 选 择 |
180 |
620 |
3.9 |
4 |
T |
580X320X550 |
|
S/D-30 |
30 |
3 |
380 |
240 |
950 |
3.5 |
4 |
T |
630X350X560 |
|
|
S/D-40 |
40 |
3 |
380 |
280 |
1100 |
3.0 |
4 |
T |
670X380X600 |
|
|
S/D-50 |
50 |
3 |
380 |
330 |
1450 |
2.8 |
4 |
T |
720X400X600 |
|
|
S/D-60 |
60 |
3 |
380 |
350 |
1500 |
2.8 |
4 |
T |
780X400X620 |
|
|
S/D-80 |
80 |
3 |
380 |
420 |
1700 |
2.8 |
4 |
T |
850X430X700 |
|
|
S/D-100 |
100 |
3 |
380 |
520 |
2000 |
2.5 |
5 |
T |
900X450X720 |
|
|
S/D-120 |
120 |
3 |
380 |
580 |
2300 |
2.5 |
5 |
T |
920X450X800 |
|
|
S/D-160 |
160 |
3 |
380 |
650 |
2600 |
2.5 |
5 |
T |
960X480X850 |
|
|
S/D-180 |
180 |
3 |
380 |
730 |
2900 |
2.2 |
5 |
T |
960X500X900 |
|
|
S/D-200 |
200 |
3 |
380 |
920 |
3500 |
2.0 |
5 |
T |
1020X500X900 |
|
|
S/D-240 |
240 |
3 |
380 |
1 120 |
4400 |
1.7 |
5.5 |
T |
1150X500X930 |
|
|
S/D-300 |
300 |
3 |
380 |
1800 |
7200 |
1.7 |
5.5 |
T |
1200X520X950 |
|
|
S/D-400 |
400 |
3 |
380 |
2600 |
9100 |
1.4 |
5.5 |
T |
1310X550X1100 |
|
三相变单相变压器价格
中国宏业电器是一家专业从事变压器、稳压器等变配电设备的高新技术企业，主营产品有：变压器,稳压器,变频器,电压增压器,调压器,直流电源,UPS电源,设备配套电源等系列产品，三相变单相变压器价格请添加客服咨询。
