摘要

槽式电缆桥架详细规格型号、技术参数、价格、应用场景、镀锌桥架图片、产品特点、厂家电话等详细介绍。

槽式电缆桥架也叫槽式电缆桥架,是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

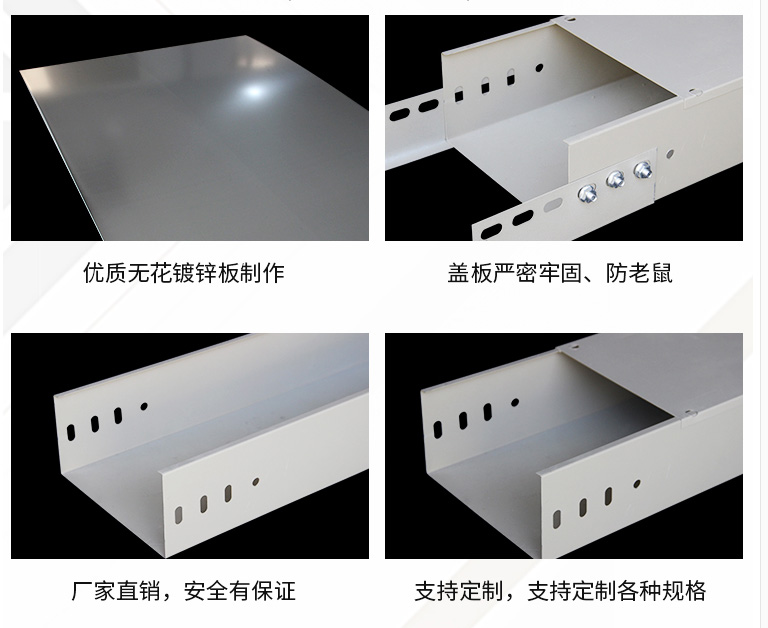

槽式电缆桥架 槽式电缆桥架 槽式电缆桥架

槽式桥架一般是属于封闭类型的桥架,没有开孔,所以在散热方面较差,而梯式桥架的槽底是有很多腰形孔,散热性能相对来说会更好。

槽式电缆桥架是用整张钢板弯制而成的槽式部件,其概念上与盘架的区别是高、宽比不同,盘架浅而宽,槽式电缆桥架具有一定的深度和封闭性。

槽式电缆桥架国家标准

电缆桥架宽度<100~ 标准厚度需达到 1mm

100<电缆桥架宽度<150~ 标准厚度需达到 1.2mm

150<电缆桥架宽度<400~ 标准厚度需达到 1.5mm

400<电缆桥架宽度<800~ 标准厚度需达到 2mm

800<电缆桥架宽度<1200~ 标准厚度需达到 2.5mm

槽式电缆桥架安装规范:

1、槽式大跨距电缆鉴道桥架由室外进入建筑物内时,鉴道桥架向外的坡度不得小于1/100。

2、电缆鉴道桥架与用电设备交越时,其间的净距不小于0.5mm。

3、两组电缆鉴道桥架在同一高度平行敷设时,其间净距不小于0.6m。

4、在平行图上绘出鉴道桥架的路由,要注明鉴道桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制鉴道桥架敷设轴测图,则对材料统计将更精确。 直线段:注明全长、鉴道桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。

5、鉴道桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高、可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

6、电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

7、电缆鉴道桥架易高出地面2.2米以上,鉴道桥架顶部距顶棚或其他障碍物不应小于0.3米 鉴道桥架宽度不宜小于0.1米,鉴道桥架内横断面的填充率不应超过50%。

8、电缆鉴道桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定鉴道桥架的支架上,水平敷设时在缆线的首、尾、转弯及每间隔3-5米处进行固定。

9、在吊顶内设置时,槽盖开启面应保持80mm的垂直净空,线槽截面利用率不应超过50%。

10、布放在线槽的缆线可以不绑扎,槽内缆线应顺直尽量不交叉。缆线不应溢出线槽,在缆线进出线槽部位转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

11、在水平、垂直鉴道桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它型号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。

12、鉴道桥架水平敷设时,支撑间距一般为1.5-3米,垂直敷设时固定在建筑物构体上的间距宜小于2米。

槽式电缆桥架价格与产品的规格、技术参数等相关,具体请添加微信或者电话咨询。
