不锈钢电缆桥架

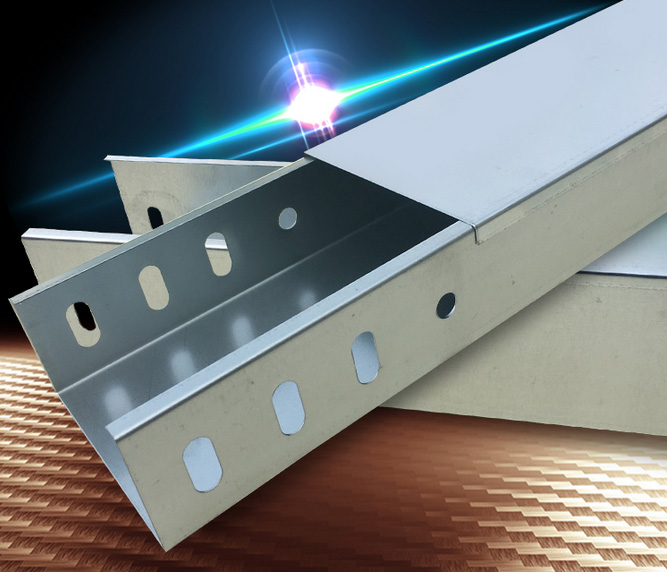

不锈钢电缆桥架产品图

不锈钢电缆桥架国家标准厚度

不锈钢电缆桥架常用规格:50*25;100*50; 150*75;200*100; 250*125; 300*150; 400*200; 500*200; 600*200;800*200等根据规格厚度的不同价格也是不相同的。

不锈钢电缆桥架的宽度和高度必须符合相关标准规范的规定值。

1、电缆桥架的载荷G总的计算： G总=n1q1+n2q2+n3q3+……  式中:q1、q2、q3、……为各电缆每单位长的重量(kg/m) n1、n2、n3、……为相应电缆的根数  G应小于电缆桥架的允许载荷，当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

2、电缆桥架宽度b的计算：

(1)电力电缆

b=n1+(d1+k1)+n2(d2+k2)+n3(d3+k3)+…… 式中:d1、d2、d3……为各电缆直径 n1、n2、n3……为相应电缆直径的根数  k1、k2、k3……为电缆间距(K值最小不应小于d/4).

(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40%左右)。

(3)电缆的总载面积：S=S0/40% d=S/H=S0/40%h。

(4)需要的托架横载面积：So=n1 式中：h为电缆桥架净高。

不锈钢电缆桥架优点

不锈钢桥架在隔热、散热、防火等方面都得到了改进。该结构具有复合、双绝缘、内外阻燃、防火等优点，同时具有排气散热等优点。
