电缆桥架施工事项

桥架在生活中安装时有一定的要求,俗话说没有规矩不成方圆,做事情要有调理,并且有计划地去做,每一阶段的任务要明了,桥架安装也是一样。

㈠ 施工挨次

  测量(cè liáng)定位→支吊架制造(zhì zào)装置→桥架装置→接地处置

  ㈡ 施工办法及技能(skill)办法

  ⑴ 测量定位:用弹线法标识桥架的装置(device)地位,确定好支架的固定地位,做好标志。竖井内桥架定位应先用悬钢丝法确定装置基准线,如预留洞不适宜,应实时调整,并做好修补。

  ⑵ 支架制造装置(device)

  ⑶ 根据施工图设计标高及桥架规格,进行定位,然后按照测量尺寸制造(zhì zào)支架,支架进行工场化出产。电缆桥架全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称。在无吊顶处沿梁底吊装或靠墙支架装置,在有吊顶处在吊顶内吊装或靠墙支架装置。在无吊顶的公共场合连系构造构件并思索修建美观及检修便利,采用靠墙、柱支架装置或屋架下弦构件上装置。靠墙装置支架固定采用膨胀(inflate)螺栓固定,支架间距不超越2米。在直线段和非直线段衔(xián)接处、过修建物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架,支吊架装置应包管桥架程度度或垂直度契合要求。

  ⑷ 桥架装置(device)

  ① 关于非凡外形桥架,将现场测量的尺寸交于资料(Means)供给商,由供给商根据尺寸制造,削减现场加工。防火桥架适用于10KV以下电力电缆,以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。桥架材质(The material)、型号、厚度以及附件知足设计要求。

  ② 桥架装置前,必需与各专业协调,防止与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备(shèbèi)发作矛盾(事物属性的对立)。

  ③ 将桥架举升到预定地位,与支架采用螺栓固定,在转弯处需细心校核尺寸,桥架宜与修建物坡度一致,在圆弧形(解释:是一种优雅的线条)修建物墙壁的桥架,其圆弧宜与修建物一致。桥架与桥架之间用衔接板衔接,衔接螺栓采用半圆头螺栓,半圆头在桥架内侧。桥架之间裂缝须到达设计(Design)要求,确保一个系统(system)的桥架连成一体。

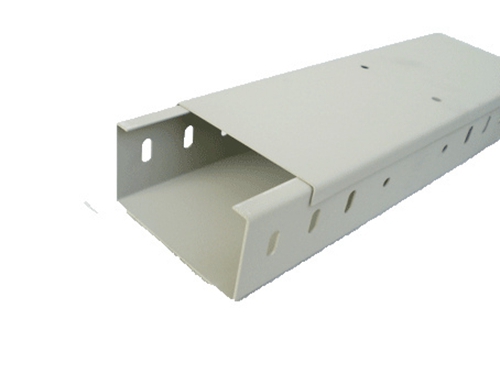

  ④ 跨越修建物变形缝的桥架应按企业(Enterprise)标准《钢制特种电缆桥架装置工艺》做好伸缩(伸出和缩进 比喻在一定限度内的变通)缝处置,钢制桥架直线段超越30m时,应设热胀冷缩赔偿安装。槽式桥架也叫槽式电缆桥架,是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

  ⑤ 桥架装置(device)横平竖直、划一美观、间隔一致、衔接结实,统一程度面内程度度偏向不超越5mm/m,直线度偏向不超越5mm/m。

  ⑸ 接地处置:镀锌(zinc)(galvanization)桥架之间可应用(application)镀锌衔(xián)接板作为跨接线,把桥架连成一体。在衔接板两头的两只衔接螺栓上加镀锌弹簧垫圈,桥架之间用不小于4mm2软铜线(黄铜线)进行跨接,再将桥架与接地线(别称:避雷线)相连,构成电气通路。桥架全体与接地干线应有不少于两处的衔接。

  ⑹ 多层桥架装置(device):分层桥架装置,先装置上层,后装置基层(base course),上层、基层间隔要留有余量,有利于后期特种电缆(Cable)敷设(to lay)和检修。程度相邻桥架净距不宜小于50mm,层间间隔应依据桥架宽度最小不小于150mm,与弱电特种电缆桥架间隔不小于0.5m。
