一、上电后键盘无显示

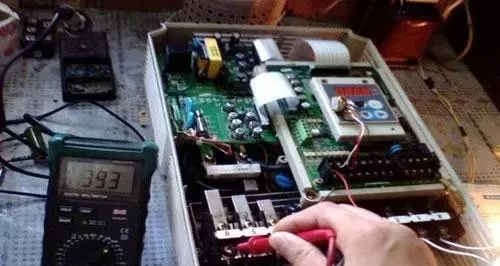

1.检查输入电源是否正常，若正常，可测量直流母线P、N端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。
2.经查P、N端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26P排线是否有松脱现象或损坏断路。
3.若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4.如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下P、N端电源，检查IC3845的静态是否正常（凭经验进行检查）。如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5.上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象。
6. P、N端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出。
7.检查开关电源的输出端+5V、±15V、+24V及各路驱动电源对地以及极间是否有短路。
二、键盘显示正常，但无法操作
1.若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有IC75179），对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确。
2.如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
三、电位器不能调速
1.首先检查控制方式是否正确。
2.检查给定信号选择和模拟输入方式参数设置是否有效。
3.主控板拨码开关设置是否正确。
4.以上均正确，则可能为电位器不良，应检查阻值是否正常。
四、过流保护（OC）
1.当变频器键盘上显示“FO OC”时“OC”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“OC”保护是负载过重保护还是Vce保护（输出有短路现象、驱动电路故障及干扰等）。
2.若查询时确定由于负载较重造成加速上升时电流过大，此时适当调整加速时间及合适的V/F特性曲线。
3.如果没接电机，空运行变频器跳“OC”保护，应断电检查IGBT是否损坏，检查IGBT的续流二极管和GE间的结电容是否正常。若正常，则需检查驱动电路：①检查驱动线插接位置是否正确，是否有偏移，是否虚插。②检查是否是因HALL及线不良导致“OC”。③检查驱动电路放大元件（如IC33153等）或光耦是否有短路现象。④检查驱动电阻是否有断路、短路及电阻变值现象。
4.若在运行过程中跳“OC”，则应检查电机是否堵转（机械卡死），造成负载电流突变引起过流。
5.在减速过程中跳“OC”，则需根据负载的类型及轻重，相应调整减速时间及减速模式等。
五、过载保护（OL）
1.当变频器键盘上显示“FO OL”时“OL”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，若输出电流过大，则可能负载过重引起，此时应调整加、减速时间及V/F曲线、转矩提升等。若仍过载，则应考虑减轻负载或更换更大容量的变频器。
2.若查询故障时输出电流并不大，此时应检查电子热过载继电器参数是否适当。
3.检查HALL及线是否有不良。
六、过热保护（OH）
1.检查温度开关线插头是否插好，用万用表检测温度开关线是否断开，若断开则可断定温度开关线断路或温度开关损坏。
2.风扇不良导致过热保护。
3.环境温度过高，散热效果较差，变频器内部温度较高导致过热保护。
4.对于带有整流桥的七单元IGBT的变频器，其温度检测是利用IGBT内部的热敏电阻的阻值变化进行温度检测的，若出现“OH”过热保护，有如下原因：①比较器坏，输出高电平所制。②比较器比较电阻变值，比较电压较低。③IGBT内部的热敏电阻阻值异常。
七、过压保护（OU）
1.变频器在减速过程中出现过压保护，是由于负载惯性较大所致，此时应延长减速时间，若仍无效，可加装制动单元和制动电阻来消耗能量。
2.因更换电源板或主控板所引起的过压保护，需调整VpN参数电阻。
3.输入电源电压高于变频器额定电压太多，也能出现过压。
八、欠压保护（LU）
1.首先检查输入电源电压是否正常，接线是否良好，是否缺相。
2.“04”值参数电阻是否适当。
3.因更换电源板或主控板所引起的欠压保护，需调整VpN参数电阻。
4.电压检测回路，运放等器件不良也能导致欠压。
九、有频率显示，但无电压输出
1.变频器运行后，有运行频率，但在U、V、W之间无电压输出，此时需检查载波频率参数是否有丢失。
2.若载波频率参数正常，可运行变频器，用示波器检查其驱动波形是否正常。
3.若驱动波形不正常，则需检查主控板CPU发出的SPWM波形是否正常，若异常，则CPU故障；若主控板的SPWM波形正常，则需断电更换26P排线再试，若驱动板驱动波形仍不正常，则驱动电路部分有故障，需修理或更换。
十、继电器不吸合
1.首先应检查输入电源是否异常（如缺相等）。
2.检查电源板与电容板之间的连线是否正确，是否有松动现象。
3.检查主控板与电源板之间的26P排线是否有接触不良或断线现象，导致REC控制信号无效，继电器不吸合。
4.继电器吸合回路元器件坏也导致继电器不吸合。
5.继电器内部坏（如线圈断线等）。
