三相硅碳棒加热变压器产品图片
详细介绍
一、图例

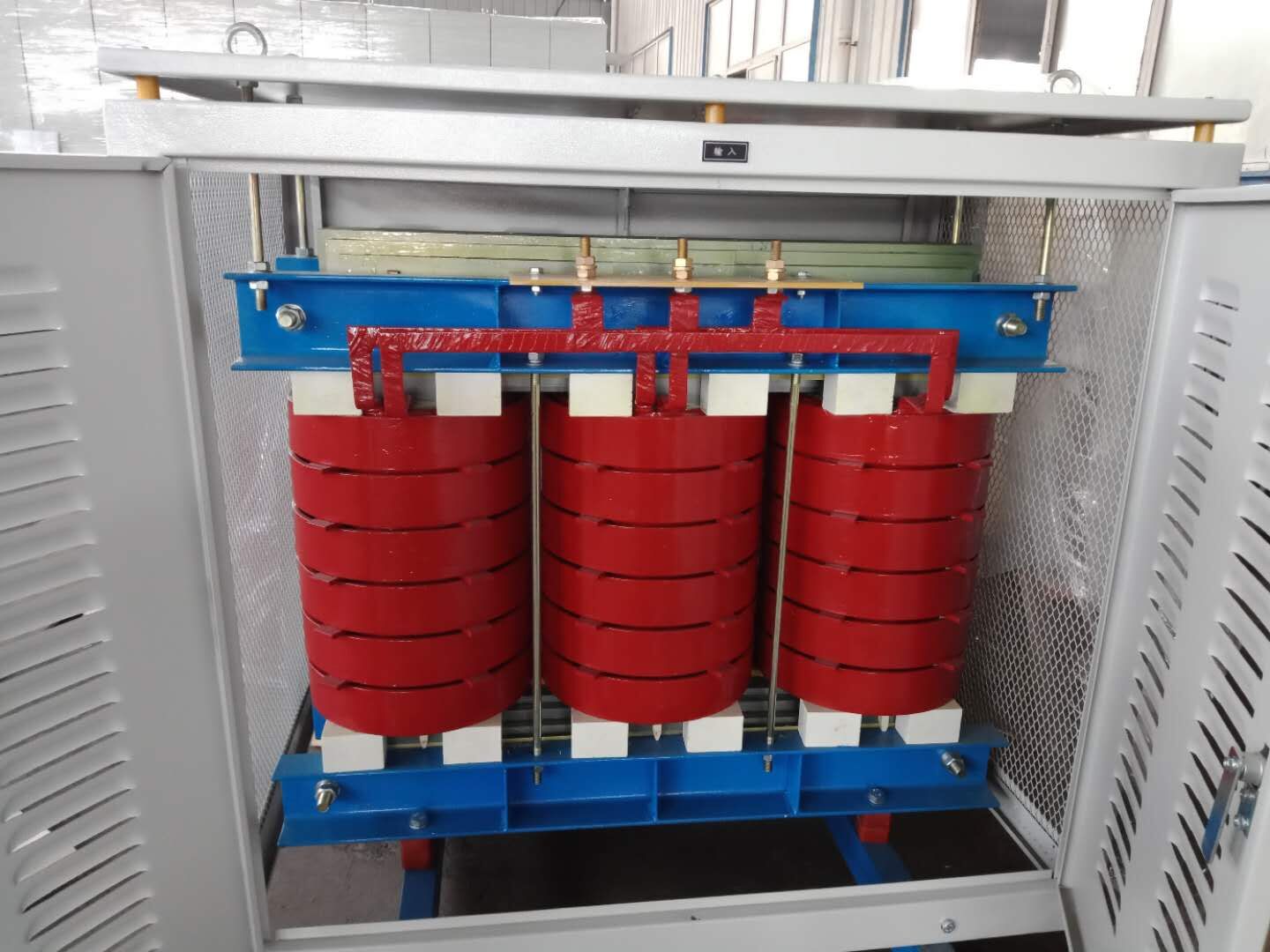

HSG型三相干式HSG干式变压器（带外壳）HDG型单相干式HSG三相干式变压器（带外壳）
二、概述
本产品为我厂对某种用途而设计的派生品种，为考虑标准化、通用化、系列化、在无特殊情况时，请选用本目录所列范围内之品种。
三、工作原理
本型产品线圈为圆筒式，铁心采用迭积式心式。器身外围不用罩壳，初、次级出线头引至因定的接线板或接线导电排，6千伏以上的变压器有的采用环氧浇注线圈以提高防潮性能和机械强度，一般用小罩壳屏蔽以策安全。
四、用途
用于硅钼棒电炉，大电流电炉做调压使用。
五、技术参数
硅钼棒变压器主要技术性能与参数
| 型号规格 | 额定容量KVA | 相数 | 额定电压 | 损耗 | 空载电流％ | 阻抗电压％ | 连接组别 | 外形尺寸长×宽×高 （参考） | ||
| 高压 V | 低压 V | 空载 W | 短路 W | |||||||
| HDG-10 | 10 | 1 | 220380 | 根据用户要求任意选择 | 80 | 250 | 3.5 | 3.5 | L.io | 400×350×530 |
| HDG-12 | 12 | 1 | 220380 | 85 | 280 | 3.5 | 3.5 | L.io | 400×350×550 | |
| HDG-16 | 16 | 1 | 380 | 100 | 400 | 3.2 | 3.5 | L.io | 430×350×550 | |
| HDG-20 | 20 | 1 | 380 | 120 | 450 | 2.85 | 3.5 | L.io | 450×380×560 | |
| HDG-25 | 25 | 1 | 380 | 130 | 480 | 2.8 | 3.5 | l.io | 450×400×580 | |
| HDG-30 | 30 | 1 | 380 | 150 | 570 | 2.6 | 3.5 | L.io | 470×400×600 | |
| HDG-40 | 40 | 1 | 380 | 160 | 620 | 2.5 | 3.8 | L.io | 500×400×600 | |
| HDG-50 | 50 | 1 | 380 | 180 | 700 | 2.5 | 3.8 | L.io | 530×420×630 | |
| HDG-80 | 80 | 1 | 380 | 200 | 800 | 2.1 | 4 | L.io | 620×400×650 | |
| HSG-120 | 120 | 1 | 380 | 360 | 1320 | 1.8 | 4 | L.io | 750×420×680 | |
| HSG-20 | 20 | 3 | 380 | 100 | 460 | 3.2 | 3.5 | D.Y11 | 550×320×480 | |
| HSG-25 | 25 | 3 | 380 | 160 | 640 | 3.1 | 3.5 | D.Y11 | 580×350×500 | |
| HSG-30 | 30 | 3 | 380 | 180 | 720 | 2.8 | 3.5 | D,Y11 | 600×380×550 | |
| HSG-35 | 35 | 3 | 380 | 200 | 840 | 2.6 | 3.5 | D.Y11 | 650×380×550 | |
| HSG-40 | 40 | 3 | 380 | 220 | 920 | 2.5 | 3.5 | D.Y11 | 680×400×580 | |
| HSG-50 | 50 | 3 | 380 | 300 | 1400 | 2.1 | 3.5 | D.Y11 | 750×400×600 | |
| HSG-60 | 60 | 3 | 380 | 340 | 1600 | 1.9 | 3.8 | D.Y11 | 780×400×650 | |
| HSG-80 | 80 | 3 | 380 | 380 | 1900 | 1.8 | 3.8 | D,Y11 | 820×430×680 | |
| HSG-120 | 120 | 3 | 380 | 480 | 2160 | 1.6 | 4 | D.Y11 | 950×450×700 | |
| HSG-150 | 150 | 3 | 380 | 560 | 2480 | 1.5 | 4 | D.Y11 | 1020×500×800 | |
| HSG-200 | 200 | 3 | 380 | 620 | 2600 | 1.3 | 4.5 | D.Y11 | 1100×500×950 | |
| HSG-250 | 250 | 3 | 380 | 820 | 3560 | 0.8 | 4.5 | D.Y11 | 1150×520×1000 | |
| HSG-315 | 315 | 3 | 380 | 920 | 5200 | 0.7 | 4.5 | D.Y11 | 1200×550×1150 | |
| HSG-400 | 400 | 3 | 380 | 1120 | 6000 | 0.6 | 4.5 | D.Y11 | 1300×550×1200 | |
三相硅碳棒加热变压器价格
