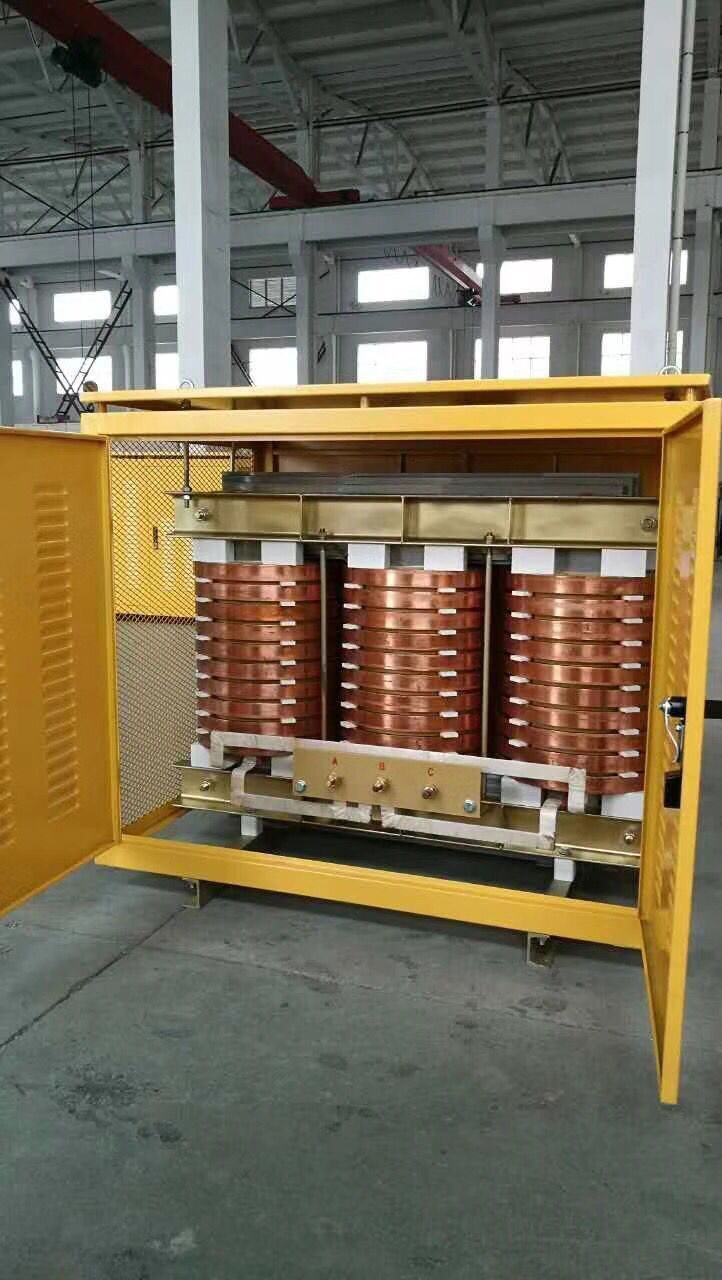

短路加热变压器产品图片
详细介绍
一、图例
二、概述
无论试验、加热均需从电源电压以升流，使次级电流达数千或万余安培。本系列产品的产品初级电压一般为220、380伏或650伏，其次级电压由升流大小而不同，自成一个系列，供工矿企业采用。在采用本系列产品时一般需要在电源前侧加装电压调整器，使次级侧达到无级调节。部分产品备有初级分接头，仅允许切断电源后调节电压。
三、产品用途
DDG型低电压变压器系列适用于额定频率为50赫兹的开关、电流互感器或其他电器设备的连续负载试验及作升流之用。
四、结构特征
本系列产品的初级线圈一般为圆筒式，次级一般为裸导体弯制成的螺旋式线圈，初级线圈一般无调压抽头，次级线圈电压的变换是由串、并联接而达到，线圈连接组合均为 1／1—12。变压器铁心一律采用心式铁心，由电工硅钢片迭积而成，铁柱采用多级阶梯的圆截面；铁芯采用矩形或凸字形截面。在上、下铁轭的正、反两侧利用型钢作夹件，通过夹轭螺杆以达到压紧铁心的目的。
DDG型变压器系列采用空气自冷式，其余均露于空气中，并有可吊起整个器身的开孔或吊环。
本系列产品如欲调整被试产品负载电流，则本产品尚需与电压调整（感应调压器或移动电压调整器）配套，以达到平滑无级调节的目的。
五、技术参数
低电压大电流变压器DDG（J）技术数据
| 型号规格 | 额定容量KVA | 相数 | 额定电压 | 损耗 | 空载电流％ | 阻抗电压％ | 连接组别 | 外形尺寸长×宽×高 （参考） | ||
| 高压 V | 低压 V | 空载 W | 短路 W | |||||||
| DDG-5 | 5 | 1 | 220380650 | 根据用户要求任意选择 | 60 | 200 | 5 | ≤10 | Lio | 350×350×500 |
| DDG-10 | 10 | 1 | 220380650 | 80 | 280 | 4 | ≤10 | Lio | 400×400×550 | |
| DDG-15 | 15 | 1 | 220380650 | 120 | 400 | 3.5 | ≤8 | Lio | 430×400×580 | |
| DDG-20 | 20 | 1 | 220380650 | 120 | 450 | 3.2 | ≤8 | Lio | 440×437×580 | |
| DDG-25 | 25 | 1 | 380650 | 150 | 520 | 3.1 | ≤8 | Lio | 480×450×630 | |
| DDG-30 | 30 | 1 | 380650 | 240 | 850 | 3.1 | ≤6 | Lio | 490×470×650 | |
| DDG-35 | 35 | 1 | 380650 | 280 | 940 | 2.8 | ≤6 | Lio | 530×500×650 | |
| DDG-40 | 40 | 1 | 380650 | 320 | 1050 | 2.7 | ≤6 | Lio | 550×520×650 | |
| DDG-50 | 50 | 1 | 380650 | 350 | 1250 | 2.5 | ≤5 | Lio | 550×520×700 | |
| DDG-80 | 80 | 1 | 380650 | 450 | 1800 | 2.3 | ≤5 | Lio | 680×520×750 | |
| DDG-100 | 100 | 1 | 380650 | 540 | 2250 | 2.1 | ≤5 | Lio | 680×520×750 | |
| DDG-150 | 150 | 1 | 380650 | 720 | 2800 | 1.8 | ≤5 | Lio | 760×580×850 | |
| DDG-200 | 200 | 1 | 380650 | 840 | 3200 | 1.6 | ≤5 | Lio | 760×620×900 | |
| DDG-240 | 240 | 1 | 380650 | 1000 | 3500 | 1.5 | ≤5 | Lio | 810×680×1180 | |
| DDG-320 | 320 | 1 | 380650 | 1280 | 4000 | 1.3 | ≤5 | Lio | 840×680×1200 | |
