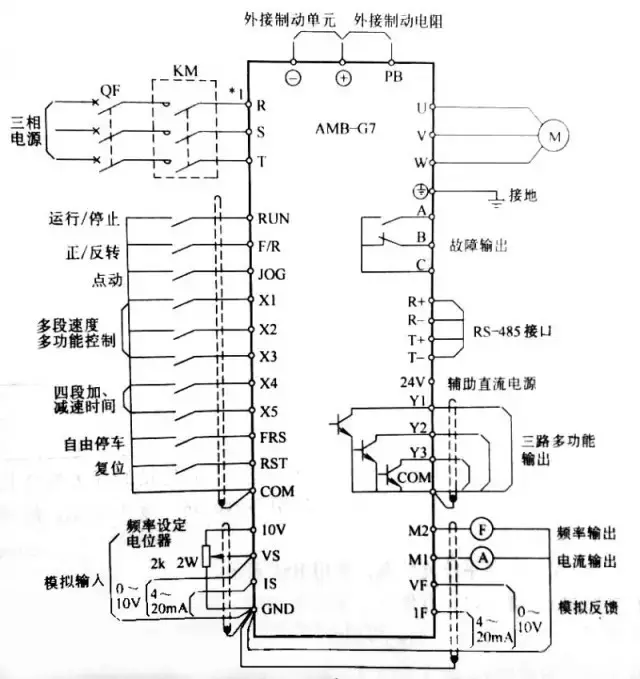

通用型变频器外接控制电路 通用型变频器外接控制电路已关闭评论A+所属分类:常见问题 导 读 电动机变频器外接控制电路包括给定电路(又叫“模拟输入”)、外接输入控制电路(“控制信号”输入)、外接输出电路(“输出信号”端)、数据通信电路等四部分。 外接给定电路(模拟输入端) 依据外接给定信号种类不同,外接给定电路一般配置有如下端口。 外控电源正端(固定偏压信号) 为了便于利用外接电位器取出电压给定信号,变频器可提供外控电源,一般为+10V。 电压信号给定端 如图中VS参考设定电压输入端,通过调整电位器,由中抽头注入0-10V电压;此外,还有VF反馈电压信号输入端,它是模拟反馈电压信号0-10V。也有FSV表示。 电流信号给定端(参考设定电流输入端) 常用IS或FSI表示。参考设定电流一般为1-20mA。此外,尚有反馈电流信号输入端,用IF表示,输入电流为4-20mA。 辅助信号给定端 常用‘AUX’表示,用于引入反馈信号。 变频器 版权声明:本站原创文章,于2020年4月16日15:54:27,由 中国宏业电器 发表,共 362 字。 转载请注明:通用型变频器外接控制电路 | 变频器-变压器-稳压器-继电器-配电箱 上一篇冷却水循环系统中变频器的应用原理下一篇 用万用表测量变频器的好坏的方法 文章导航 登录 找回密码 用户名 密码 记住我的登录信息 输入用户名或电子邮箱地址,您会收到一封新密码链接的电子邮件。 用户名或电子邮件地址 文章目录 18943662528 18943662528 微信 在线咨询 微信扫一扫 18943662528 (点击微信号一键复制并打开微信)
